RU 2207319 C1, 27.06.2003. WO 2007096714 A2, 30.08.2007. RU 2220091 C2, 27.12.2003. US 2008272349 A1, 06.11.2008. US 6070856 A, 06.06.2000.
Имя заявителя:
Свердлов Алексей Яковлевич (UA)
Изобретатели:
Свердлов Алексей Яковлевич (UA)
Патентообладатели:
Свердлов Алексей Яковлевич (UA)
Приоритетные данные:
26.10.2009 UA a200910786
Реферат

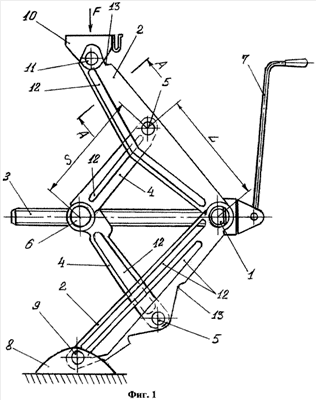

Изобретение относится к области машиностроения, и может быть использовано при техобслуживании и ремонте легковых автомобилей. Домкрат содержит шарнирно-рычажный механизм, приводную рукоятку, имеющую коленчатую стержневую форму, винт, опорную ось, передвижную ось, передвигающуюся по резьбе винта, и две вспомогательные оси, а также нижнюю опору и ось нижней опоры, а также верхнюю опору и ось верхней опоры. Четыре рычага шарнирно-рычажного механизма имеют форму, подобную форме гнутого швеллера, и изготовлены путем штампования или гнутья листового металла. Один из рычагов шарнирно-рычажного механизма содержит отверстие или отверстия, и/или вырез или вырезы любой формы, и в любом местоположении. В двух основных рычагах, соединенных с опорной осью, расположены вспомогательные оси, и расстояние оси симметрии каждой из двух вспомогательных осей от оси симметрии опорной оси составляет от 100 до 150 мм, а расстояние оси симметрии передвижной оси, соединяющей между собой два другие вспомогательные рычага шарнирно-рычажного механизма, от каждой из осей симметрии вспомогательных осей составляет также от 100 до 150 мм. Опорная ось изготовлена из листового металла путем гнутья, и может состоять из одной, или из двух, или больше частей, имеющих цилиндрическую форму или форму незаконченного цилиндра, а винт может опираться на любую из частей опорной оси. Достигается уменьшение материалоемкости домкрата и его веса, а также усовершенствование конструкции домкрата. 2 з.п. ф-лы, 3 ил.
