SU 1818295 A1, 30.05.1993. SU 670523 A1, 30.06.1979. SU 384777 A1, 15.10.1973. JP 6179593 A, 28.06.1994.
Имя заявителя:
Государственное образовательное учреждение высшего профессионального образования Пензенский государственный университет архитектуры и строительства (RU)
Изобретатели:
Нежданов Кирилл Константинович (RU) Нежданов Алексей Кириллович (RU) Салтыков Евгений Владимирович (RU)
Патентообладатели:
Государственное образовательное учреждение высшего профессионального образования Пензенский государственный университет архитектуры и строительства (RU)
Реферат

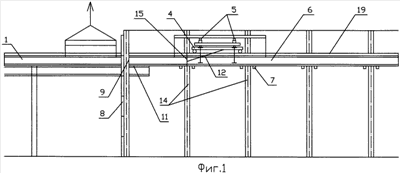

Изобретение относится к модернизации подкрановых сооружений. Для продольной надвижки изготавливают новые балки, являющиеся, например, трехпролетными, с верхним поясом из пары симметричных коробчатых профилей, неподвижно соединенных со стенкой легированными шпильками с гарантированным натягом и соосно закрепленными на них рельсами. Оснащают тележку мостового крана гидродомкратами и тягами для подвески упомянутых балок, оснащают нижние пояса старых балок опорными консолями, выступающими внутрь цеха на ширину новых балок. Выполняют в торцовой стене здания на отметке торца старых балок монтажное отверстие по габаритам сечения новых балок, монтируют направляющую балку для подачи новых балок снаружи цеха и закрепляют на нем сверху скользкие подкладки, например, из винипласта. Подают новую балку на направляющую балку и заводят ее конец через монтажное отверстие внутрь цеха, подвешивают этот конец, используя гидродомкраты, к тележке мостового крана, шарнирно прикрепляют балку к мостовому крану жесткой горизонтальной сцепкой. Продольно буксируют балку внутрь цеха на всю ее длину и опускают на опорные консоли, прикрепленные к нижним поясам старых балок, отцепляют конец балки от мостового крана и своим ходом перемещают его к центру тяжести новой балки. Подвешивают новую балку четырьмя подвесками к траверсе, опирающейся на плунжеры пары гидродомкратов, установленных на тележке мостового крана, поддомкрачивают эту новую балку и транспортируют ее продольно вдоль цеха к месту монтажа. Совмещают передний конец новой балки со стыком старых балок, перемещением тележки устраняют зазор между тремя старыми и новой балками, опускают гидродомкратами новую балку на опорные консоли, по всей ее длине соединяют ее с этими консолями и с верхним поясом старой балки. Отцепляют все подвески и своим ходом перегоняют кран к торцу цеха за следующей балкой. Обеспечивается механизация технологии замены вышедших из строя подкрановых балок. 2 ил.
