| БОБИНОДЕРЖАТЕЛЬ |  |
Номер публикации патента: 2168455 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | B65H054/547 | | Аналоги изобретения: | GB 258376 A, 23.09.1926. SU 589190 A, 26.01.1978. GB 261953 A, 02.12.1926. US 2739840 A, 27.03.1956. |
| Имя заявителя: | Уральский электрохимический комбинат | | Изобретатели: | Захаров Г.В.
Захаров С.В. | | Патентообладатели: | Уральский электрохимический комбинат |
Реферат | |

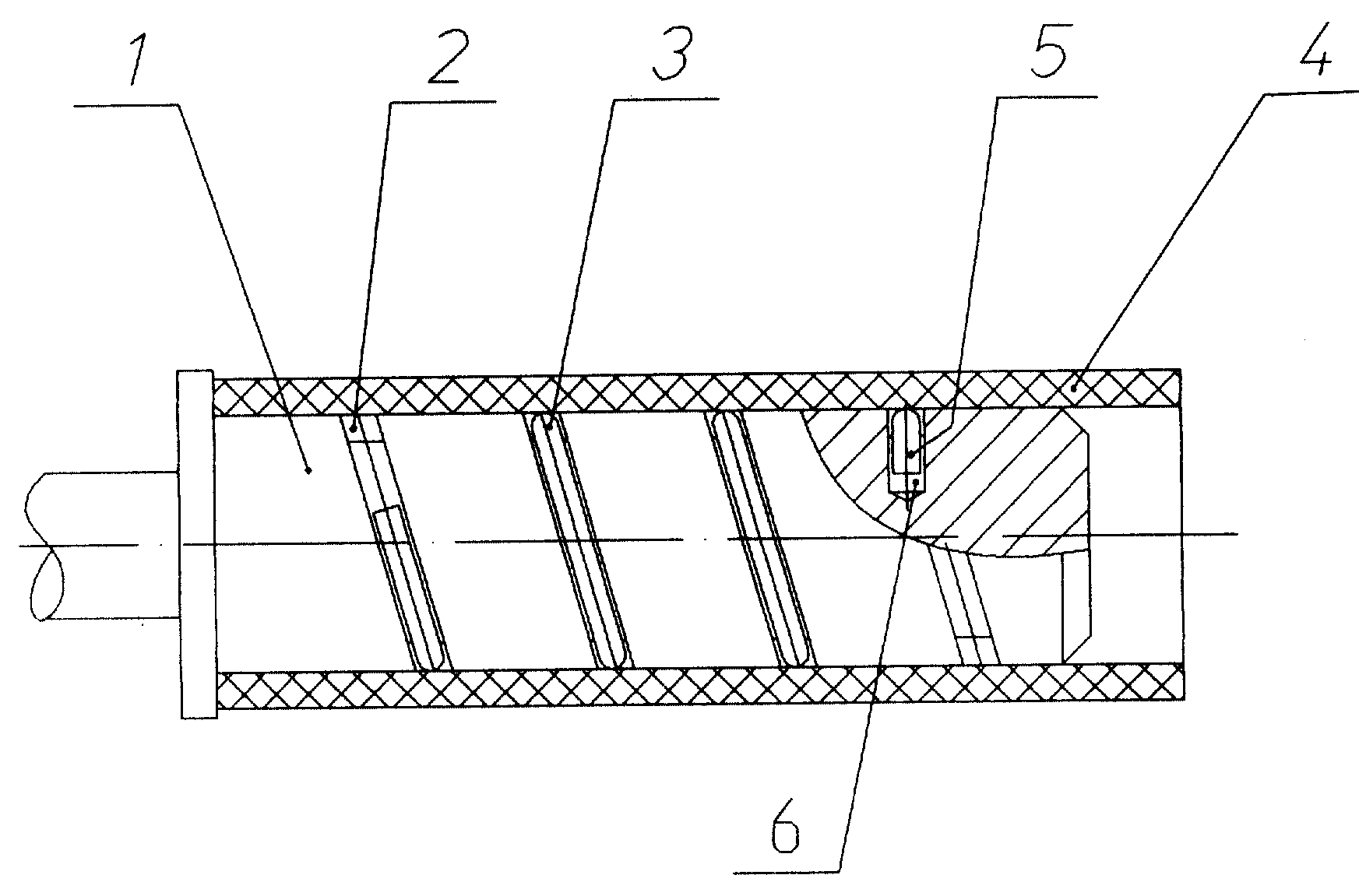

Изобретение относится к намотке нитевидных материалов, в частности при производстве углеродных волокон, и касается устройства для удержания бобин. Изобретение обеспечивает намотку нитевидных материалов, волокна которых обладают малой прочностью, а также использование бобинодержателя в раскладчиках для перекрестной намотки и упрощение конструкции. Бобинодержатель содержит корпус, в винтовой проточке которого установлена винтовая цилиндрическая пружина. Конец пружины со стороны установки бобины связан с корпусом с помощью отогнутого конца, расположенного в отверстии корпуса. При намотке нити на бобину ее внутренняя поверхность контактирует с витками пружины. Под действием между ними сил трения витки расширяются, увеличиваются в диаметре, плотно прижимаясь к внутренней поверхности бобины, обеспечивая надежную фиксацию бобины на бобинодержателе как в окружном, так и продольном направлениях относительно корпуса. 1 з.п.ф-лы, 1 ил.
|
