RU 2324638 C1, 20.05.2008. RU 2319652 C1, 20.03.2008. RU 2191734 C1, 27.10.2002. US 4118075 A, 03.10.1978. JP 59031212 A, 20.02.1984.
Имя заявителя:
ОТКРЫТОЕ АКЦИОНЕРНОЕ ОБЩЕСТВО ЭНЕРГЕТИЧЕСКИЙ ИНСТИТУТ ИМ. Г.М. КРЖИЖАНОВСКОГО (RU), Ермаков Василий Вячеславович (RU)
Изобретатели:
Волков Эдуард Петрович (RU) Ермаков Василий Вячеславович (RU)
Патентообладатели:
ОТКРЫТОЕ АКЦИОНЕРНОЕ ОБЩЕСТВО ЭНЕРГЕТИЧЕСКИЙ ИНСТИТУТ ИМ. Г.М. КРЖИЖАНОВСКОГО (RU) Ермаков Василий Вячеславович (RU)
Реферат

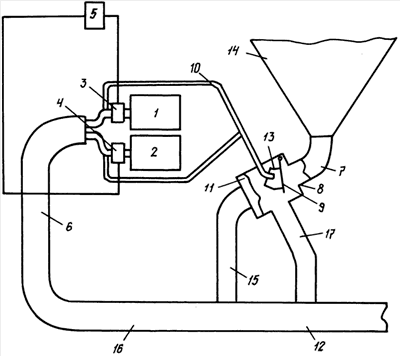

Изобретение относится к области энергетического машиностроения. Устройство для пневмотранспорта порошкообразной среды содержит источник избыточного давления воздуха, ресивер, электромагнитный клапан с генератором управляющих импульсов, трубку подвода воздуха к торцу транспортного трубопровода, входной патрубок с седлом на выходном отверстии, заслонку, трубку подвода воздуха к заслонке, размещенные в корпусе. Устройство содержит также, по крайней мере, один дополнительный ресивер с электроклапаном и вспомогательный патрубок. Транспортный трубопровод выполнен с разгонным участком формирования ударной волны. На противоположном от заслонки торце корпуса выполнено отверстие, сообщенное через упомянутый вспомогательный патрубок с торцом транспортного трубопровода. Корпус наклонен к горизонтали под углом естественного откоса порошкообразной среды для дополнительного истечения этой среды через вспомогательный патрубок в торец транспортного трубопровода, а входной конец трубки подвода воздуха к заслонке и выходная полость электроклапана дополнительного ресивера сообщены с входным концом разгонного участка формирования ударной волны транспортного трубопровода. Изобретение обеспечивает повышение дальности и надежности транспортирования порошкообразой среды. 1 ил.
