RU 2270151 C1, 20.02.2006. SU 1789451 A1, 23.01.1993. CN 201254377 Y, 10.06.2009. UA 46998 A, 15.06.2002. SU 1781148 A1, 15.12.1992.
Имя заявителя:
Федеральное государственное бюджетное образовательное учреждение высшего профессионального образования "Санкт-Петербургский государственный горный университет" (RU)
Изобретатели:
Тарасов Юрий Дмитриевич (RU)
Патентообладатели:
Федеральное государственное бюджетное образовательное учреждение высшего профессионального образования "Санкт-Петербургский государственный горный университет" (RU)
Реферат

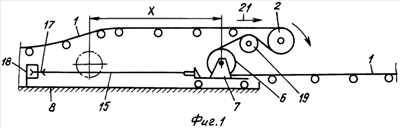

Привод содержит огибаемые грузонесущей ветвью ленты (1) приводной барабан (2) с приводным блоком, состоящим из редуктора (3), электродвигателя (4) и тормоза (5), натяжной барабан (6), размещенный на тележке (7) с возможностью ее перемещения по направляющим (8) рамы конвейера. Натяжной барабан снабжен дополнительным приводным блоком, состоящим из установленных на тележке электродвигателя (9) и редуктора (10). Бобина (11) с возможностью свободного вращения размещена на тихоходном валу (13) редуктора и снабжена дистанционно управляемой электромагнитной муфтой (12) с возможностью передачи крутящего момента от тихоходного вала редуктора. Редуктор выполнен с двухступенчатой передачей между приводным валом (14) натяжного барабана и тихоходным валом с бобиной. Стальной проволочный канат (15), соединяющий тележку натяжного барабана с бобиной, огибает горизонтально ориентированные отклоняющие блоки (16, 17), один из которых размещен на тележке натяжного барабана, а второй - на поперечной балке (18), закрепленной на раме конвейера. Между приводным и вторым приводным и натяжным барабанами установлен дополнительный отклоняющий барабан (19) с максимальным прогибом вверх сбегающей с первого приводного барабана конвейерной ленты. Упрощается конструкция привода, повышается его тяговая способность. 2 ил.
