RU 2350541 C1, 27.03.2009. SU 988699 A1, 15.01.1983. EP 0894545 A2, 03.02.1999. DE 2401308 A1, 17.07.1975.
Имя заявителя:
Государственное образовательное учреждение высшего профессионального образования "Санкт-Петербургский государственный горный институт имени Г.В. Плеханова (технический университет)" (RU)
Изобретатели:
Тарасов Юрий Дмитриевич (RU)
Патентообладатели:
Государственное образовательное учреждение высшего профессионального образования "Санкт-Петербургский государственный горный институт имени Г.В. Плеханова (технический университет)" (RU)
Реферат

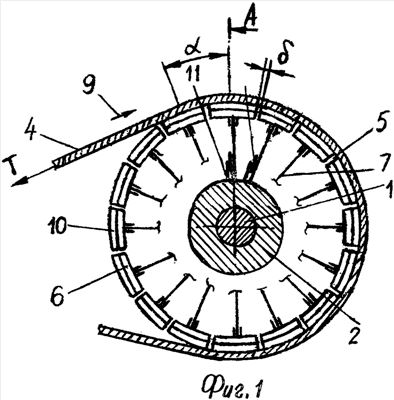

Приводной барабан содержит вал (1) со ступицами (2) и обечайку с футеровкой. Обечайка выполнена из размещенных с зазорами (5) друг относительно друга отдельных элементов (6) с закрепленной на них футеровкой. Каждый из элементов двумя плоскими пружинами (7) связан со ступицами с возможностью прогиба пружин в направлении вращения приводного барабана. На ступицах между смежными плоскими пружинами закреплены упоры. Между упорами и плоскими пружинами размещены П-образные пластины. Параметры приводного барабана выбраны из соотношений >, =1/3Tl(EJ)-1[ехр(µ)-1][exp(µ)]-1, =2/n, где - зазор между смежными элементами обечайки приводного барабана, м, Т - максимальное натяжение конвейерной ленты в точке ее сбегания с приводного барабана, Н, - упругое удлинение ленты при натяжении Т, l - расстояние между точкой защемления плоской пружины на ступице и цилиндрической поверхностью приводного барабана, м, E - модуль продольной упругости материала плоской пружины, Н/м2, J - осевой момент инерции плоской пружины, м4, µ - коэффициент сцепления конвейерной ленты с футеровкой приводного барабана, - центральный угол между плоскими пружинами смежных элементов обечайки приводного барабана, рад, n - количество элементов обечайки приводного барабана. Обеспечивается повышение тяговой способности приводного барабана при минимальном износе футеровки. 4 ил.
