| ТОРМОЗ ДЛЯ ЛЕНТОЧНОГО КОНВЕЙЕРА |  |
Номер публикации патента: 2182554 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | B65G023/26 | | Аналоги изобретения: | SU 142744 A, 10.11.1962. SU 132113 A, 25.10.1960. SU 194621 A, 24.05.1967. SU 610746 A, 17.05.1978. RU 2010760 C1, 15.04.1994. DE 2454211 A1, 26.05.1976. DE 2626480 B2, 05.10.1978. FR 2193755 A, 22.02.1974. |
| Имя заявителя: | Санкт-Петербургский государственный горный институт им. Г.В. Плеханова (технический университет) | | Изобретатели: | Тарасов Ю.Д. | | Патентообладатели: | Санкт-Петербургский государственный горный институт им. Г.В. Плеханова (технический университет) |
Реферат | |

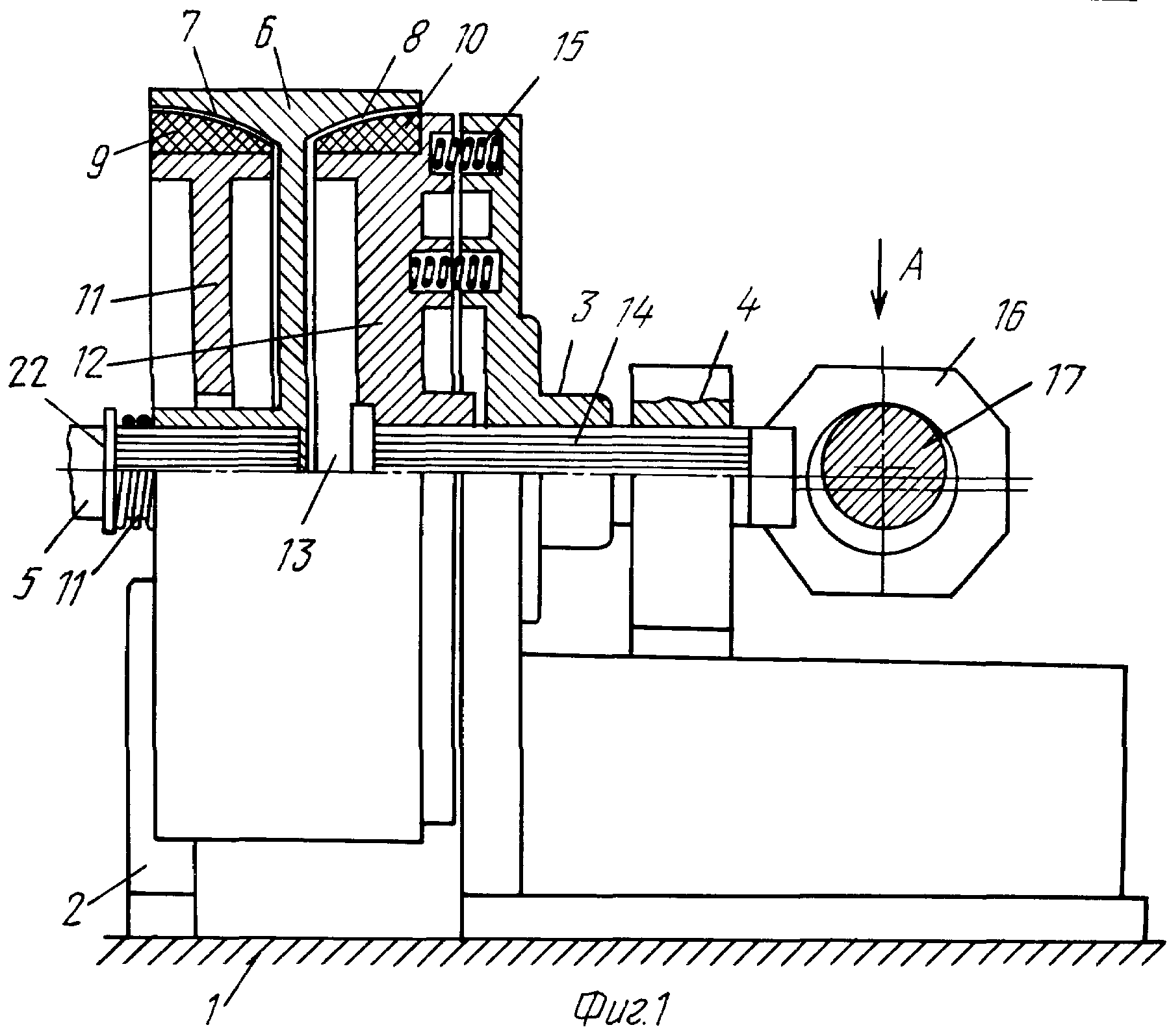

Изобретение относится к конвейеростроению, а именно к тормозам, устанавливаемым на валу барабана ленточного конвейера, и может быть использовано на мощных наклонных ленточных конвейерах, работающих как на подъем, так и на спуск груза. Тормоз для ленточного конвейера состоит из закрепленных на раме опор, кинематически связанного с валом барабана тормозного диска и вспомогательного диска с возможностью их взаимодействия своими поверхностями трения, замыкающих пружин, привода механизма размыкания. Тормозной диск установлен с возможностью осевого смещения по шлицам на свободном конце вала барабана конвейера, размещенного с зазором внутри неподвижной опоры со стороны барабана, подпружинен к заплечику этого вала и снабжен двумя симметрично размещенными поверхностями трения сферического профиля с возможностью их взаимодействия с соответствующими поверхностями трения упомянутого и дополнительного вспомогательных дисков. Дополнительный диск закреплен на упомянутой опоре, а другой вспомогательный диск - на соосно размещенном с валом барабана и с зазором по отношению к нему штоке со шлицами, размещенном в двух опорах с возможностью его осевого смещения в них. Вспомогательный диск подпружинен ко второй от барабана опоре коаксиально размещенными относительно штока и равномерно распределенными по дуге окружности пружинами сжатия, а свободный конец штока снабжен проушиной с круглым отверстием с эксцентрично размещенным в нем с возможностью взаимодействия с проушиной эксцентриком, закрепленным на тихоходном валу редуктора привода механизма размыкания, кинематически связанного с двигателем и снабженного размещенным на быстроходном валу колодочным тормозом. Увеличивается тормозной момент. 2 ил.
|
