| ПРИВОД СКРЕБКОВОГО КОНВЕЙЕРА |  |
Номер публикации патента: 2170204 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | B65G023/08 | | Аналоги изобретения: | RU 2149813 C1, 27.05.1998. SU 848432 A, 30.07.1981. SU 1148815 A, 07.04.1985. RU 2115610 A, 20.07.1998. RU 11188 U1, 16.09.1999. |
| Имя заявителя: | Сидоров Петр Григорьевич | | Изобретатели: | Сидоров П.Г.
Оськин А.П.
Мордик Н.В.
Губарев В.В. | | Патентообладатели: | Сидоров Петр Григорьевич
Оськин Александр Петрович |
Реферат | |

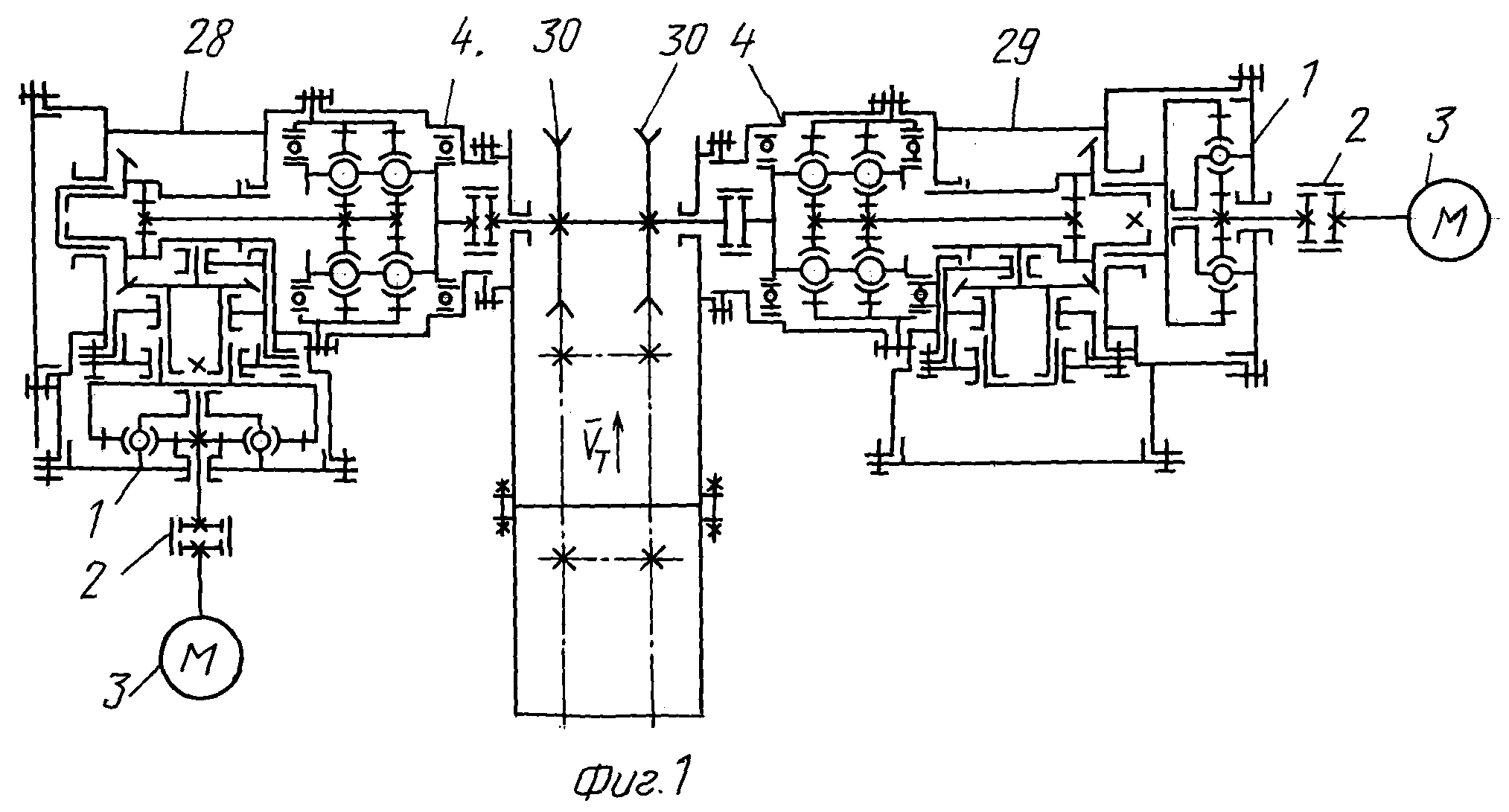

Изобретение относится к транспортному оборудованию для горной промышленности, а именно к забойным приводам скребковых конвейеров. Привод скребкового конвейера содержит входной и базовый выходной модули, размещенные каждый в своем корпусе, в котором базовый выходной модуль выполнен на базе многорядной многопоточной планетарной передачи. Содержит плавающий центральный вал-шестерню с внешними зубьями, неподвижное многовенцовое центральное колесо с внутренними зубьями, ряды сателлитов по числу венцов многовенцового центрального колеса и выходной вал-водило. Корпус базового входного модуля снабжен двумя идентичными входными присоединительными фланцами, ось первого из которых соосна, а второго перпендикулярна центральному валу-шестерне. В базовом выходном модуле центральный вал-шестерня охвачен первым промежуточным полым валом, связанным посредством зубчатого кардана с центральным валом-шестерней и кинематически связанным конической парой с передаточным числом, равным единице, со вторым промежуточным полым валом, соосным оси второго входного присоединительного фланца. Входной модуль при этом выполнен в виде планетарной ступени, состоящей из входного вала с малым центральным колесом с внешними зубьями, сателлитов, неподвижного водила и выходного большого центрального колеса с внутренними зубьями, имеющего посадочное место и фиксатор для соединения его с посадочным местом первого или второго полого вала. Корпус входного модуля имеет присоединительный выходной фланец, идентичный входным присоединительным фланцам базового выходного модуля. Повышается его надежность на основе максимальной унификации деталей и узлов, упрощается обслуживание при эксплуатации и облегчается ремонт агрегатно-узловым методом. 1 з.п. ф-лы. 3 ил.
|
