| КОВШОВЫЙ ЭЛЕВАТОР |  |
Номер публикации патента: 2184067 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | B65G017/12 | | Аналоги изобретения: | СПИВАКОВСКИЙ А.О. и др. Транспортирующие машины. - М.: Машиностроение, 1968, с.331-345. SU 46180 A, 29.02.1936. SU 175436 A, 23.11.1965. US 4019625 A, 26.04.1977. US 3746145 A, 17.07.1973. |
| Имя заявителя: | Санкт-Петербургский государственный горный институт им. Г.В. Плеханова (технический университет) | | Изобретатели: | Тарасов Ю.Д. | | Патентообладатели: | Санкт-Петербургский государственный горный институт им. Г.В. Плеханова (технический университет) |
Реферат | |

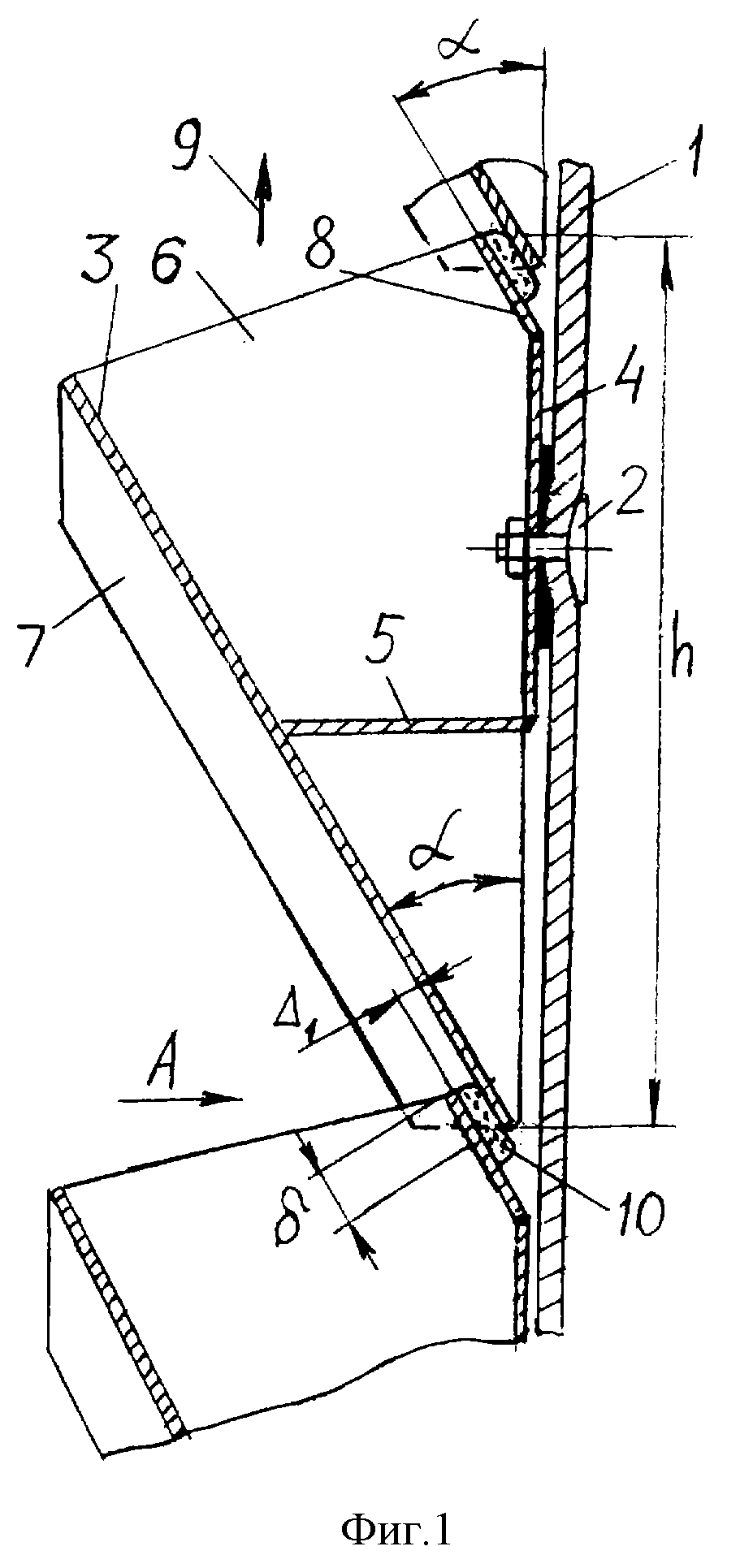

Изобретение относится к элеваторостроению, а именно к ковшовым ленточным элеваторам с гравитационной разгрузкой, преимущественно для транспортирования тяжелых крупнокусковатых абразивных грузов. В ковшовом элеваторе, включающем тяговый орган в виде прорезиненной ленты с прикрепленными к ней остроугольными ковшами, снабженными бортовыми направляющими на передней стенке, часть задней стенки каждого ковша в зоне ее примыкания к следующему ковшу по направлению их движения отогнута наружу от ленты под тем же углом, что и передняя стенка ковша, с перекрытием передней стенки следующего ковша и размещена с зазорами по отношению к ней и бортовым направляющим этого ковша. В зазоре по всей ширине ковша размещена прокладка из упругого материала, прикрепленная к наружной кромке отогнутой части задней стенки. Обеспечивается гравитационная разгрузка при минимальной конструктивной высоте элеватора при заданной высоте подъема груза. Элеватор имеет надежную в работе конструкцию, экономятся производственные площади. 3 ил.
|
