СИСТЕМА УПРАВЛЕНИЯ УГЛОМ ТАНГАЖА ЛЕТАТЕЛЬНОГО АППАРАТА

Номер публикации патента: 2461041

Вид документа: C1
Страна публикации: RU
Рег. номер заявки: 2011109449/11
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: G05D001/08   B64C013/18
Аналоги изобретения: Михалев И.А., Окоемов Б.Н., Чикулаев М.С. Системы автоматического управления самолетом. - М.: Машиностроение, 1987, с.174. RU 2310899 С1, 20.11.2007. RU 2290346 С1, 27.12.2006. US 5979835 A, 09.11.1999.

Имя заявителя: Открытое акционерное общество "Лётно-исследовательский институт имени М.М. Громова" (RU)
Изобретатели: Фомичев Владимир Александрович (RU)
Кондратов Анатолий Александрович (RU)
Патентообладатели: Открытое акционерное общество "Лётно-исследовательский институт имени М.М. Громова" (RU)

Реферат

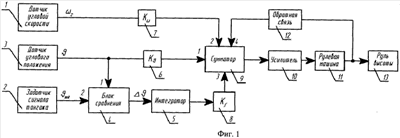

Изобретение относится к бортовым системам автоматического управления летательными аппаратами (ЛА). Система управления углом тангажа ЛА содержит датчик угловой скорости, задатчик сигнала тангажа, датчик углового положения, блок сравнения, интегратор, блоки усилителей K, K и K, сумматор, усилитель рулевой мащины, рулевую машину с обратной связью и руль высоты. Первый вход блока сравнения соединен с выходом датчика углового положения, второй вход блока сравнения соединен с выходом задатчика сигнала тангажа. Выход датчика углового положения через блок усилителя K соединен с первым входом сумматора. Второй вход сумматора через блок усилителя K, соединен с выходом датчика угловой скорости. Третий вход сумматора, подключен через блок усилителя K и интегратор к выходу блока сравнения. Выход сумматора через усилитель рулевой машины соединен с входом рулевой машины, выход рулевой машины соединен с входом руля высоты и через обратную связь подключен к четвертому входу сумматора. Достигается уменьшение перерегулирования в переходных процессах при отработке заданной команды угла тангажа и связанное с этим уменьшение потребной мощности привода органа управления. 2 ил.
