УЗЕЛ ОТКЛОНЯЕМОГО НОСКА КРЫЛА

Номер публикации патента: 2181332

Вид документа:  C2  Страна публикации:  RU  Рег. номер заявки:  96124684/28		Получить полное описание патента

Реферат

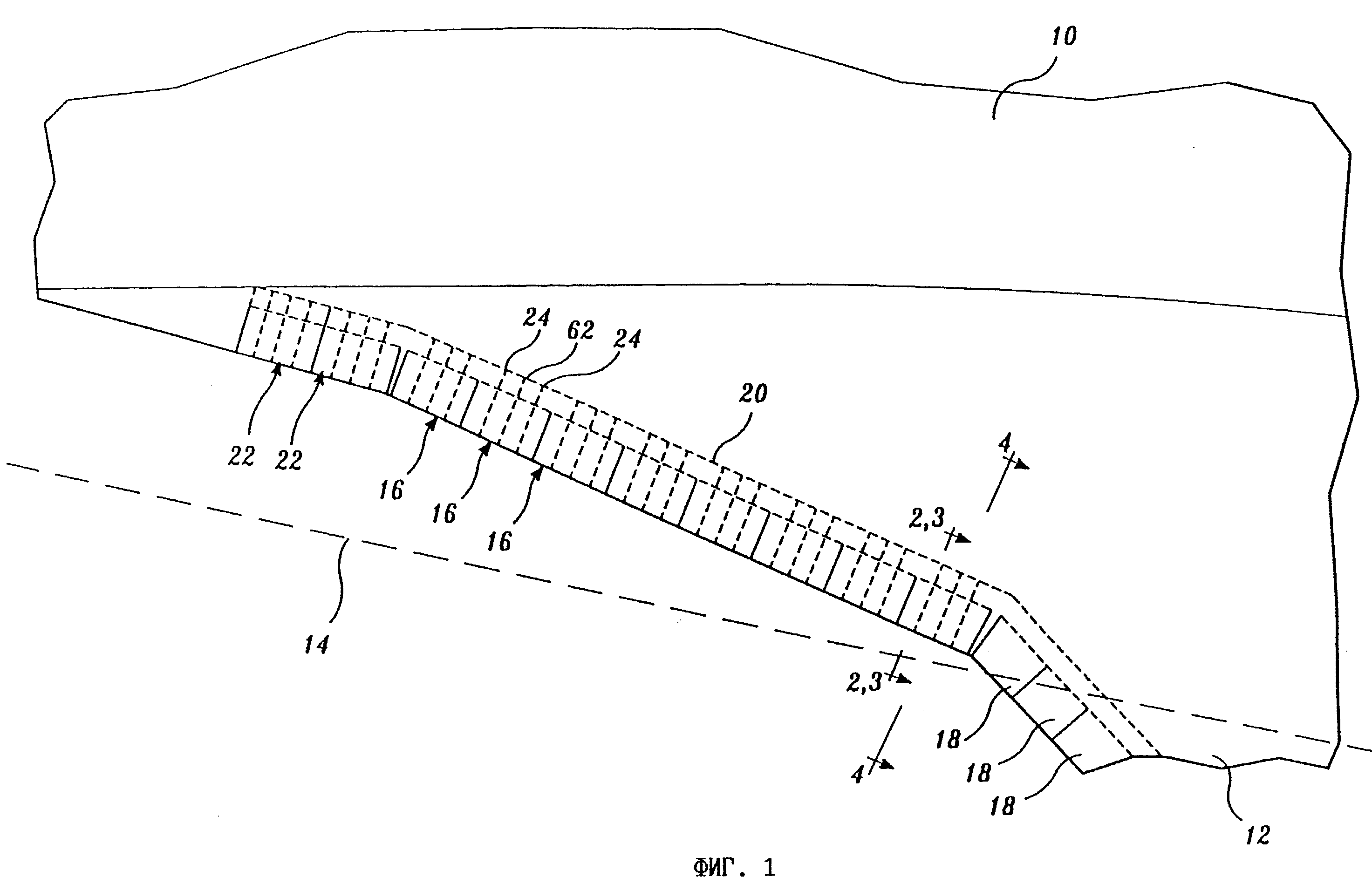

Изобретение относится к авиации. Носок крыла 16 предназначен для сверхзвуковых транспортных самолетов. В убранном положении носок образует нижнюю поверхность носка крыла вплоть до горизонтального центра радиуса скругления носка. На минимальной скорости носок перемещается вперед и поворачивается вниз. Направленный вверх изгиб носка закрылка вызывает срыв потока в вихревое течение на верхней поверхности закрылка. Закругленная форма верхнего неподвижного носка обеспечивает условия для управляемого восстановления безотрывного обтекания потока на верхней поверхности крыла, что стабилизирует завихрение, которое создает подъемную силу и продольный момент на кабрирование. Механизм 27 для перемещения вихревого закрылка состоит из двух опор 24 по размаху крыла с двумя расходящимися прямыми направляющими 64 и 68 каждая и привода 62 для винта в центре панели закрылка 29. Перемещение закрылка по существу нормальное к аэродинамическим нагрузкам и поэтому требует лишь небольших приводных усилий. Изобретение направлено на создание максимальной подъемной силы при минимальной скорости, снижение углового пространственного положения для коэффициента подъемной силы и улучшение аэродинамического качества. 14 з.п. ф-лы, 10 ил.
