GB 332315 А, 24.07.1930. US 4326476 А, 27.04.1982. GB 116425 А, 13.06.1918. ШЕНКНЕХТ Р. и др. Суда и судоходство будущего: Пер. с нем. - Л.: СУДОСТРОЕНИЕ» 1981, с.182, рис.159.
Имя заявителя:
Олейник Анатолий Кириллович (RU)
Изобретатели:
Олейник Анатолий Кириллович (RU)
Патентообладатели:
Олейник Анатолий Кириллович (RU)
Реферат

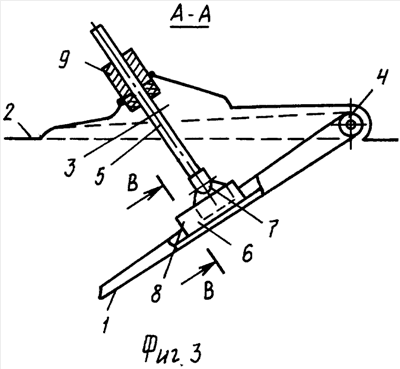

Изобретение относится к судостроению, к устройству, обеспечивающему управляемость и маневренность судна. Устройство для управления водоизмещающим судном содержит управляющие элементы - элероны, установленные ниже ватерлинии. Элероны попарно расположены относительно диаметральной плоскости в нишах бортов судна, повторяющих контуры элеронов. При этом поверхность элеронов совпадает с поверхностью соответствующих участков борта. Ниша повторяет форму размещающегося в ней элерона и оснащена направляющей втулкой с уплотняющим элементом - сальником для размещения приводного штока механизма управления. При этом элерон на передней вертикальной стороне соединен с бортом при помощи штырьевого шарнирного соединения, закрепленного на рамном шпангоуте соответствующего участка борта. Шарнирная опора приводного штока размещается в обойме - направляющей, закрепленной на элероне. Повышается плавность управления судном, упрощается изготовление устройства и его эксплуатация. 4 ил.
