RU 2276041 C1, 10.05.2006. SU 1303489 A1, 15.04.1987. US 6045418 A, 04.04.2000. SU 1586957 A1, 23.08.1990.
Имя заявителя:
ОАО "ЦС "Звездочка" (RU)
Изобретатели:
Карпов Владимир Иванович (RU) Троицкий Александр Петрович (RU) Васильев Валентин Фёдорович (RU) Чурбанов Станислав Валентинович (RU)
Патентообладатели:
ОАО "ЦС "Звездочка" (RU)
Реферат

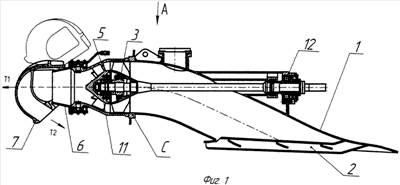

Изобретение относится к области водного транспорта, в частности к водометным движителям. Водометный движитель содержит водозаборник (1), гребной вал (4), рабочее колесо (3), корпус движителя и реверсивно-рулевое устройство. Водозаборник снабжен входной защитной решеткой (2), фланцем для стыковки с корпусом движителя и дейдвудным устройством с масляной полостью. Гребной вал снабжен кормовым опорным (11) и носовым опорно-упорным (12) подшипником. Корпус движителя содержит спрямляющий аппарат (5). В спрямляющем аппарате установлен опорный подшипник, реактивное сопло и реверсивно-рулевое устройство. Реверсивно-рулевое устройство содержит поворотное сопло (6) с рулевой машинкой и реверсивную заслонку (7). В корпусе спрямляющего аппарата на кормовом конце гребного вала установлен опорный радиальный роликовый подшипник со съемным внутренним кольцом (13). Достигается упрощение конструкции, снижение риска загрязнения окружающей среды и сокращение потерь на трение подвижных элементов о жидкость. 5 з.п. ф-лы, 12 ил.
