ПРОХОРОВ Б.Ф. и др. Трехслойные конструкции в судостроении. - Л.: Судостроение, 1972, с.176, рис.41а. RU 2257309 С1, 27.07.2005. SU 464476 А1, 25.03.1975. RU 2321517 С1, 10.04.2008. JP 55164584 A, 22.12.1980.
Имя заявителя:
Российская Федерация, от имени которой выступает Министерство промышленности и торговли Российской Федерации (МИНПРОМТОРГ РОССИИ) (RU)
Изобретатели:
Блинов Алексей Владимирович (RU) Булкин Владимир Аронович (RU) Задумов Андрей Владимирович (RU) Козлов Сергей Дмитриевич (RU) Осипенко Виктор Владимирович (RU) Федонюк Николай Николаевич (RU)
Патентообладатели:
Российская Федерация, от имени которой выступает Министерство промышленности и торговли Российской Федерации (МИНПРОМТОРГ РОССИИ) (RU)
Реферат

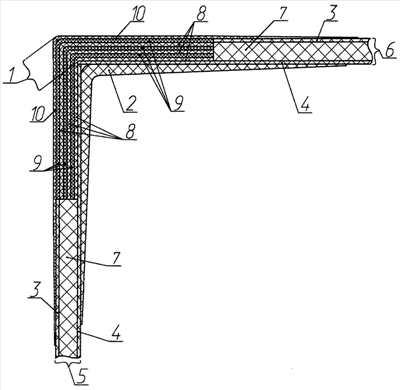

Изобретение относится к области судостроения и касается соединения борта с верхней палубой корпуса судна из полимерных композиционных материалов (ПКМ). Угловое соединение борта с палубой корпуса судна из ПКМ включает внешний и внутренний приформовочные угольники, связанные с несущими слоями трехслойной обшивки борта и трехслойного настила палубы судна. Соединение борта с палубой корпуса посредством внешнего приформовочного угольника осуществлено путем соединения с последним торцов наружного и среднего слоев трехслойной обшивки борта и трехслойного настила палубы, для чего упомянутые слои выполнены не доходящими до краев соответственно борта и палубы, где присходит их соединение, а в образовавшийся при этом между ними просвет вложена большая по толщине часть внешнего приформовочного угольника, выполненного разделенным по толщине на слои, первый слой из которых уложен с внешней стороны на внутренние несущие слои трехслойного настила палубы и трехслойной обшивки борта. Причем последующие слои по направлению наружу чередуются со слоями заполнителя, преимущественно легковесного мата. При этом последний, наружный, слой внешнего приформовочного угольника уложен на последний слой легковесного заполнителя с перекроем на наружные несущие слои обшивки борта и настила палубы, образуя соединение, при котором внешний приформовочный угольник связан с обоими упомянутыми наружными несущими слоями и средним слоем обшивки борта и палубного настила. Предлагаемое соединение борта с палубой корпуса судна из ПКМ обеспечивает повышенную прочность и надежность узла соединения борта с верхней палубой, увеличенную его изгибную жесткость в поперечном направлении, а также снижение массы узла соединения и трудоемкости его изготовления. 1 з.п. ф-лы, 1 ил.
