Российская Федерация, от имени которой выступает Министерство промышленности и торговли Российской Федерации (МИНПРОМТОРГ РОССИИ) (RU)
Изобретатели:
Блинов Алексей Владимирович (RU) Булкин Владимир Аронович (RU) Ефимова Ольга Геннадьевна (RU) Кацнельсон Леонард Ильич (RU) Козлов Сергей Дмитриевич (RU) Федонюк Николай Николаевич (RU)
Патентообладатели:
Российская Федерация, от имени которой выступает Министерство промышленности и торговли Российской Федерации (МИНПРОМТОРГ РОССИИ) (RU)
Реферат

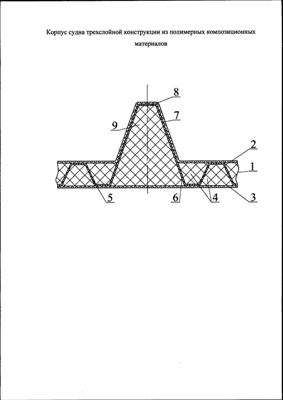

Изобретение относится к судостроению и касается корпусов судов из полимерного композиционного материала (ПКМ). Корпус судна из ПКМ включает трехслойную обшивку, имеющую внутренний и наружные слои, заполнитель из пенопласта расположенного между ними среднего слоя с армирующими его трапециевидными ребрами, и балку рамного набора П-образного профиля со стенками и полкой. Армирующие трапециевидные ребра объединены в единый гофрированный элемент, гофры которого выполнены разновысотными. Упомянутую балку рамного набора образует при этом гофр увеличенной высоты и ширины вместе с заполнителем, а внутренний слой трехслойной обшивки огибает упомянутый гофр, утолщая стенки и полку этой балки. Предлагаемый корпус судна трехслойной конструкции из ПКМ обеспечивает прочное и надежное соединение трехслойной обшивки корпуса с балкой рамного набора, позволяет выполнить непрерывным внутренний слой обшивки. 1 ил.
