RU 2303549 C1, 27.07.2007. US 1429475 A, 19.09.1922. SU 1266781 A1, 30.10.1986. SU 880850 A1, 15.11.1981. GB 153410 A, 11.11.1920.
Имя заявителя:
Государственное образовательное учреждение высшего профессионального образования Московский государственный технический университет МГТУ "МАМИ" (RU)
Изобретатели:
Городецкий Константин Исаакович (RU) Шарипов Валерий Михритович (RU)
Патентообладатели:
Государственное образовательное учреждение высшего профессионального образования Московский государственный технический университет МГТУ "МАМИ" (RU)
Реферат

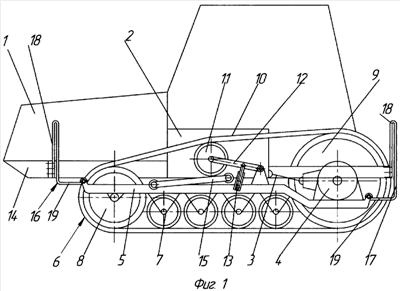

Изобретение относится к области тракторостроения, преимущественно к сельскохозяйственным гусеничным тракторам. Трактор содержит остов, имеющий раму, внешнее строение и моторно-трансмиссионную установку с расположенными побортно редукторами левой и правой конечных передач и две бортовые ходовые тележки. Ходовые тележки имеют гусеничную ленту, опорные катки, переднее направляющее колесо и заднее опорно-ведущее колесо, установленное на оси редуктора конечной передачи. Каждая ходовая тележка конструктивно автономна от остова и снабжена продольной балкой, несущей опорные катки. С одним концом продольной балки жестко связана ось переднего колеса, выполненного опорным. На противоположном конце балки жестко закреплен бортовой редуктор конечной передачи с задним опорно-ведущим колесом. Продольная балка взаимосвязана с рамой остова посредством центрального соединения и периферийных упругих подвесок. Упругая подвеска выполнена в виде угольника с вертикальной упругой полкой, закрепленной на раме остова, и горизонтальной полкой, закрепленной на балке тележки. Одна из полок угольника имеет шарнирное крепление, а другая - жесткое. Достигается упрощение системы передачи горизонтальных сил и компенсации вертикальных динамических нагрузок, действующих при работе трактора в вертикальной и горизонтальной плоскостях. 6 з.п. ф-лы, 4 ил.
