КУЗОВ ГРУЗОПАССАЖИРСКОГО АВТОМОБИЛЯ

Номер публикации патента: 2170188

Вид документа:  C2  Страна публикации:  RU  Рег. номер заявки:  99118267/28		Получить полное описание патента

Реферат

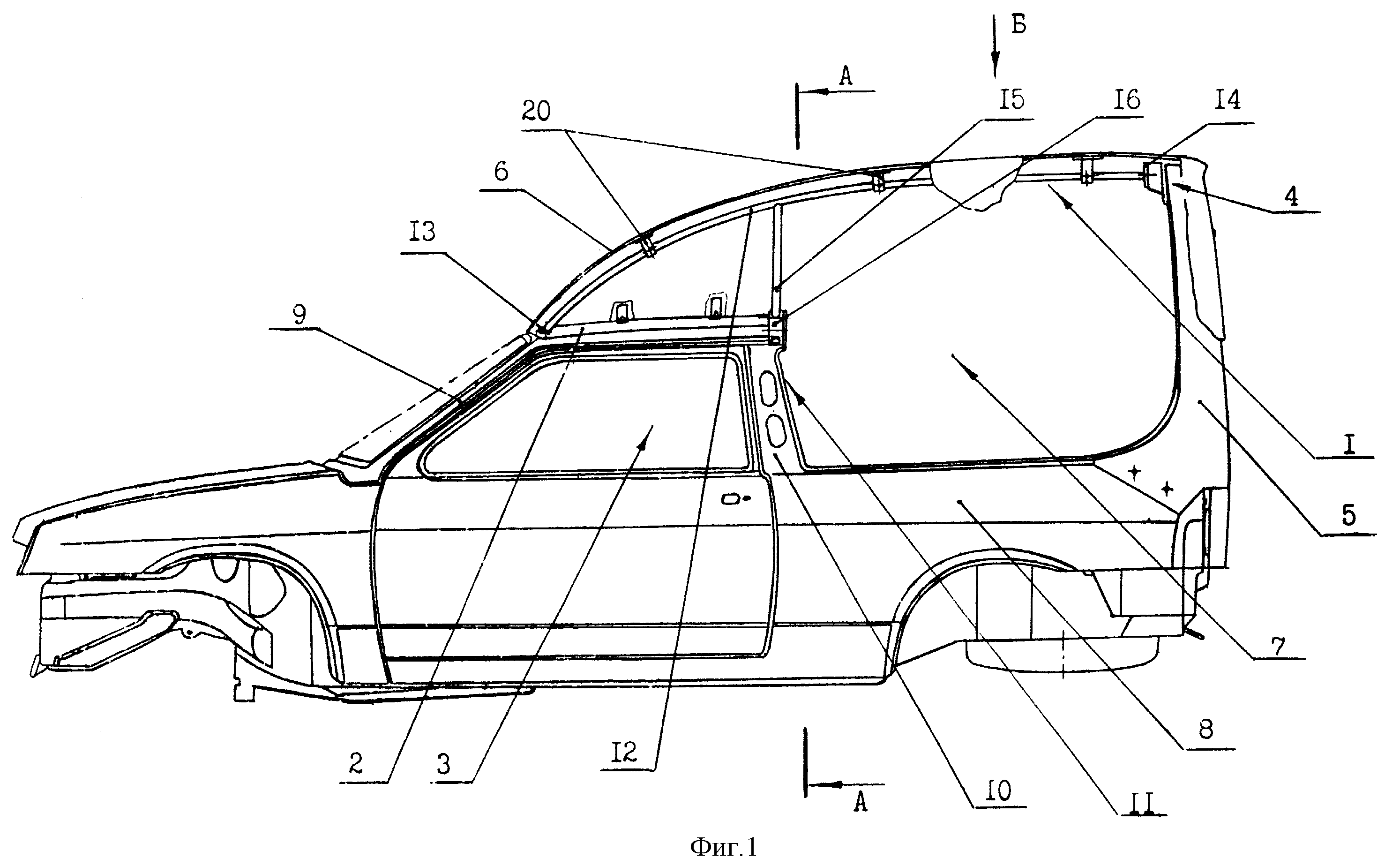

Изобретение относится к транспортному машиностроению, а именно к несущим кузовам. Кузов грузопассажирского автомобиля включает каркас 1, закрепленный на панели крыши 2 пассажирского отсека 3 и панели проема 5 задней двери, и включает панель крыши 6 грузового отсека 7, закрепленную на каркасе 1, на панели крыши 2, на боковых задних панелях 8 и на панели проема 5 задней двери. Каркас 1 выполнен из жестко соединенных между собой элементов, в частности из труб квадратного и круглого сечения, неразъемно соединенных сварочными швами, и состоит из продольных опор 12, закрепленных к панели крыши 2 и панели проема 5 задней двери, к которым над средними стойками 10 кузова приварены стойки 15, нижние концы которых приварены к центральной нижней опоре 16, закрепленной на панели крыши 2 у ее заднего края. В плоскости расположения опоры 16 и стоек 15 между опорами 12 расположена и приварена к ним поперечина и в этой же плоскости находятся раскосы, соединенные со стойками и опорой 16. Между опорами 12, на участке между их задними концами и поперечиной, установлены и приварены к опорам 12 два диагональных усилителя, соединенных между собой. Панель крыши 6 грузового отсека 7 закреплена верхней своей частью на продольных опорах 12 и на диагональных усилителях посредством П-образных кронштейнов 20. Технический результат заключается в увеличении жесткости кузова автомобиля в целом. 5 з.п. ф-лы, 4 ил.
