RU 2081010 C1, 10.06.1997. US 6820720 В1, 23.11.2004. US 2009174227 A1, 09.07.2009. FR 2504873 A1, 05.11.1982.
Имя заявителя:
Государственное образовательное учреждение высшего профессионального образования "Тольяттинский государственный университет" (RU)
Изобретатели:
Фесина Михаил Ильич (RU) Краснов Александр Валентинович (RU) Горина Лариса Николаевна (RU) Кравцова Марианна Викторовна (RU) Ковалева Анна Александровна (RU) Назаров Алексей Геннадьевич (RU)
Патентообладатели:
Государственное образовательное учреждение высшего профессионального образования "Тольяттинский государственный университет" (RU)
Реферат

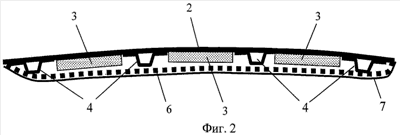

Изобретение относится к области машиностроения, в частности к вариантам колесных транспортных средств, содержащих несущий кузов, облицованный со стороны пространства пассажирского салона многофункциональными обивками. Транспортное средство содержит несущий кузов, на лицевой панели крыши которого смонтированы плосколистовые шумопоглощающие панели и установлена многофункциональная обивка, с применением адгезионного липкого клеевого или термоактивного покрытия, механических крепежных элементов, и/или посредством монтажного прижатия и удержания деталями интерьера пассажирского салона. Обивка содержит несущую перфорированную основу из пористого звукопоглощающего материала, лицевой декоративный слой из воздухопродуваемого материала, выполненного в виде сплошной неперфорированной структуры, сшитый с лицевой поверхностью несущей основы посредством звукопрозрачного адгезионного липкого клеевого или термоактивного покрытия. Отличительной особенностью является то, что отверстия перфорации несущей основы многофункциональной обивки крыши выполнены диаметром d1=(0,72,0)×h1, располагаются с межцентровым шагом t1=(7,020,0)×d1. Величина образуемого воздушного зазора между поверхностью тыльной стороны многофункциональной обивки и лицевой поверхностью шумопоглощающих панелей составляет 0,0050,02 м, а проекции лицевых поверхностей плосколистовых шумопоглощающих панелей имеют прямоугольную геометрическую форму. Ширина воздушных зазоров b2, образуемых между противолежащими торцами близлежащих плосколистовых шумопоглощающих панелей, составляет величину не меньшую толщины h2 этих панелей. Согласно второму варианту вместо плосколистовых шумопоглощающих панелей используются плосколистовые двухслойные шумовибродемпфирующие панели, содержащие вязкоэластичный вибродемпфирующий слой и пористый звукопоглощающий слой. Достигается улучшение звукопоглощающих свойств. 2 н. и 20 з.п. ф-лы, 24 ил.
