| РУЛЕВОЙ МЕХАНИЗМ ТРАНСПОРТНОГО СРЕДСТВА СО ВСТРОЕННЫМ УСИЛИТЕЛЕМ |  |
Номер публикации патента: 2172692 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | B62D005/22 | | Аналоги изобретения: | Чертеж № 453461. 1.71 СБ ПКТИ "Маштехкомплекс". - Кировоград, 1998. Каталог фирмы "ZAHN RAD FABRIK". ФРГ. 1985. SU 1322974 A 07.07.1987. EP 0188158 A2, 23.07.1986. |
| Имя заявителя: | Открытое акционерное общество Кировоградский проектно-конструкторско-технологический институт "МАШТЕХКОМПЛЕКС" (UA) | | Изобретатели: | Подгаецкий Михаил Матвеевич (UA)
Поветкин Сергей Михайлович (UA)
Беляковский Роман Павлович (UA) | | Патентообладатели: | Открытое акционерное общество Кировоградский проектно-конструкторско-технологический институт "МАШТЕХКОМПЛЕКС" (UA)
Верисоцкий Владимир Михайлович (UA)
Подгаецкий Михаил Матвеевич (UA) |
Реферат | |

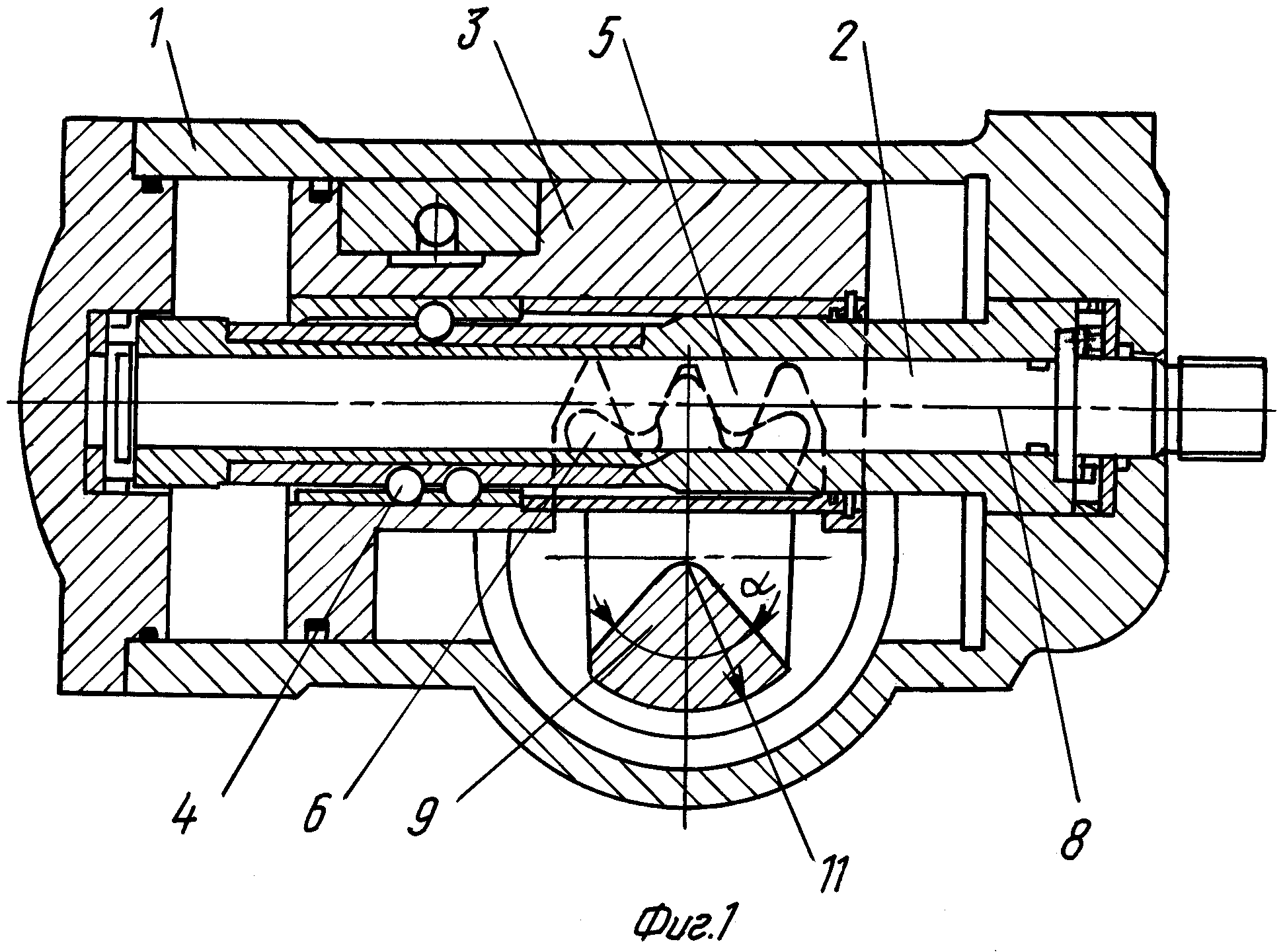

Рулевой механизм транспортного средства со встроенным усилителем содержит корпус, в котором соосно размещены винт и поршень, кинематически связанные шариковинтовой передачей. На поршне выполнена зубчатая рейка, образующая реечную передачу с зубчатым сектором вала сошки. Сечение вала сошки в вертикальной плоскости, проходящей через ось винта, имеет форму кругового сектора, центр которого лежит на оси вращения вала сошки. Радиус сектора равен радиусу окружности выступов вершин зубьев зубчатого сектора. Величина центрального угла α сектора определяется из выражения α = 180°-&thetas;, где &thetas; - полный угол поворота вала сошки. Технический результат: увеличение площади поперечного сечения вала сошки без увеличения габаритных размеров рулевого механизма. 2 ил.
|
