| РУЛЕВОЙ МЕХАНИЗМ ТРАНСПОРТНОГО СРЕДСТВА СО ВСТРОЕННЫМ УСИЛИТЕЛЕМ |  |
Номер публикации патента: 2172691 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | B62D005/22 | | Аналоги изобретения: | КАТАЛОГ ФИРМЫ "ZAHNRAD FABRIK", ФРГ, 1985. SU 1322974 A, 07.07.1987. EP 0188158 A2, 23.07.1986. |
| Имя заявителя: | Открытое акционерное общество Кировоградский проектно-конструкторско-технологический институт "МАШТЕХКОМПЛЕКС" (UA) | | Изобретатели: | Подгаецкий Михаил Матвеевич (UA)
Поветкин Сергей Михайлович (UA)
Беленко Сергей Михайлович (UA)
Беляковский Роман Павлович (UA)
Гинцбург Л.Л. (RU) | | Патентообладатели: | Открытое акционерное общество Кировоградский проектно-конструкторско-технологический институт "МАШТЕХКОМПЛЕКС" (UA)
Верисоцкий Владимир Михайлович (UA)
Подгаецкий Михаил Матвеевич (UA) |
Реферат | |

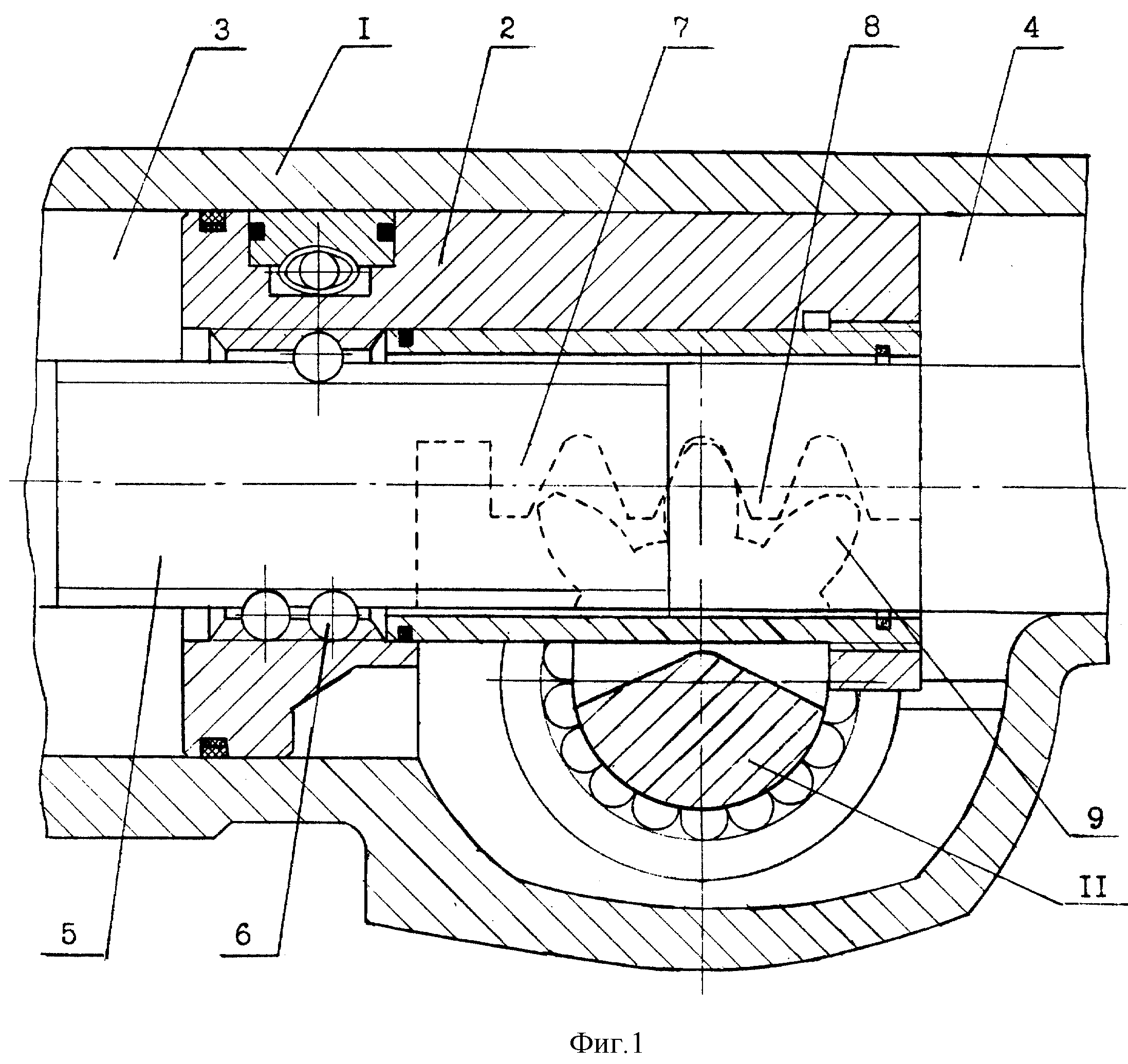

Изобретение относится к транспортному машиностроению, в частности к рулевым механизмам со встроенным гидравлическим усилителем. Рулевой механизм содержит корпус, в котором установлен поршень и, соосно ему, винт, кинематически связанные шариковинтовой передачей. На поршне выполнена зубчатая рейка, зубья которой образуют реечную передачу с зубьями зубчатого сектора, который жестко связан с валом рулевой сошки. В зубьях выполнены пазы, в которых размещен винт. Поверхности пазов эквидистанты поверхности винта. Оси поршня и винта лежат в начальной плоскости реечной передачи. Технический результат достигаемый изобретением выражается в уменьшении износа поршня и корпуса, снижении сил трения, повышении КПД рулевого механизма. 1 з.п. ф-лы, 3 ил.
|
