Имя заявителя:
Федеральное автономное учреждение "25 Государственный научно-исследовательский институт химмотологии Министерства обороны Российской Федерации" (RU)
Изобретатели:
Овчинин Дмитрий Ильич (RU) Таран Владимир Михайлович (RU) Белохвостов Федор Валентинович (RU) Ерёмин Владимир Николаевич (RU) Кувичка Игорь Анатольевич (RU)
Патентообладатели:
Федеральное автономное учреждение "25 Государственный научно-исследовательский институт химмотологии Министерства обороны Российской Федерации" (RU)
Реферат

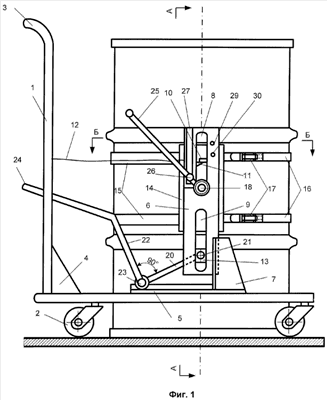

Изобретение относится к области механизации работ по перемещению тары, преимущественно металлических бочек, и слива из них жидкостей, и может быть использовано на складах и базах. Ручная тележка для перемещения бочек и слива из них жидкостей состоит из рамы, выполненной из жестко связанных между собой горизонтальных и вертикальных трубчатых элементов и закрепленных на ней четырех поворотных колес. На горизонтальных трубчатых элементах рамы жестко закреплена первая пара опорных пластин. Вторая пара опорных пластин перпендикулярна опорным пластинам первой пары, жестко с ними связана с зазором с помощью уголковых косынок и имеет верхние и нижние вертикальные прорези. Третья пара опорных пластин размещена над нижними обручами катания бочки. Захватное устройство выполнено в виде двух плоских пластин, к боковым торцам которых в верхней и нижней части со стороны задних колес жестко прикреплены дугообразные ложементы, а со стороны передних колес - гибкие пояса со стяжными замками, в центре которых размещены оси вращения. Узел подъема бочки в вертикальной плоскости выполнен в виде двухзвенного механизма, одни концы первых звеньев которого жестко связанны с опорными пластинами третьей пары, и размещенных в нижних прорезях второй пары опорных пластин с возможностью вертикального перемещения, а другие концы первых звеньев жестко соединены со вторыми звеньями с образованием прямого угла, вершина которого обращена вниз и на которой закреплен подвижный ролик, а свободные концы вторых звеньев жестко связаны с нажимной педалью. Узел управления захватным устройством выполнен в виде рукоятки, на которой закреплен фиксатор ее положения. Предлагаемое техническое решение направлено на повышение эффективности эксплуатации тележки. 7 ил., 1 табл.
