RU 2193814 C2, 27.11.2002. RU 2314450 C1, 10.01.2008. JP 2001238490 A, 31.08.2001. JP 408244 B1, 30.04.2008. JP 200694646 A, 06.04.2006. JP 10323055 A, 04.12.1996. EP 1553693 B1, 19.12.2007. WO 2008026249 A1, 06.03.2008.
Имя заявителя:
МИЦУБИСИ ЭЛЕКТРИК КОРПОРЕЙШН (JP)
Изобретатели:
КИТАНАКА Хидетоси (JP)
Патентообладатели:
МИЦУБИСИ ЭЛЕКТРИК КОРПОРЕЙШН (JP)
Реферат

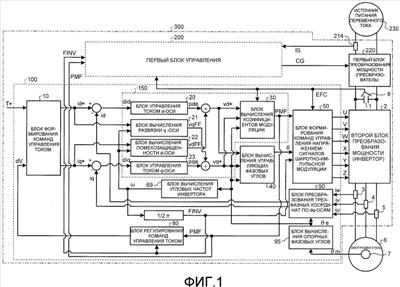

Изобретение относится к области электротехники и может быть использовано в производственных станках, бытовых приборах, в областях автомобильного транспорта, в транспортных средствах с электродвигателем и т.п. Технический результат - обеспечение подавления 2f-составляющей источника питания при одновременном подавлении формирования перегрузки по току или чрезмерно большой пульсации крутящего момента в электродвигателе переменного тока, в котором используется одноимпульсный режим. В устройстве преобразования мощности второй блок (100) управления включает в себя блок (10) формирования команд управления током, который формирует на основе команды Т* управления крутящим моментом команду управления током электродвигателя (6), блок (150) вычисления индексов амплитуды напряжения, который вычисляет на основе команды управления током индекс амплитуды напряжения (коэффициент PMF модуляции), блок (80) регулирования команд управления током, который формирует на основе коэффициента PMF модуляции и частоты FINV электродвигателя 6 величину dV регулирования команд управления током, и блок (50) формирования сигналов широтно-импульсной модуляции/команд управления напряжением, включающий в себя блок формирования сигналов подавления пульсаций, который формирует на основе напряжения EFC постоянного тока сигнал подавления пульсаций для подавления составляющей пульсации 2f-составляющей источника питания для формирования стробирующего сигнала (сигнала широтно-импульсной модуляции) в инвертор. 2 н. и 18 з.п. ф-лы, 14 ил.
