| СИСТЕМА ГАЗОДИНАМИЧЕСКОГО НАДДУВА КОМПРЕССОРА |  |
Номер публикации патента: 2177890 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | B60T017/02 F04B039/00 | | Аналоги изобретения: | RU 2137986 С1, 20.09.1999. SU 1536172 А1, 15.01.1990. ЕР 0141172 А2, 15.05.1985. GB 2063382 А, 03.06.1981. |
| Имя заявителя: | Курский государственный технический университет | | Изобретатели: | Кобелев Н.С.
Викторов Г.В. | | Патентообладатели: | Курский государственный технический университет |
Реферат | |

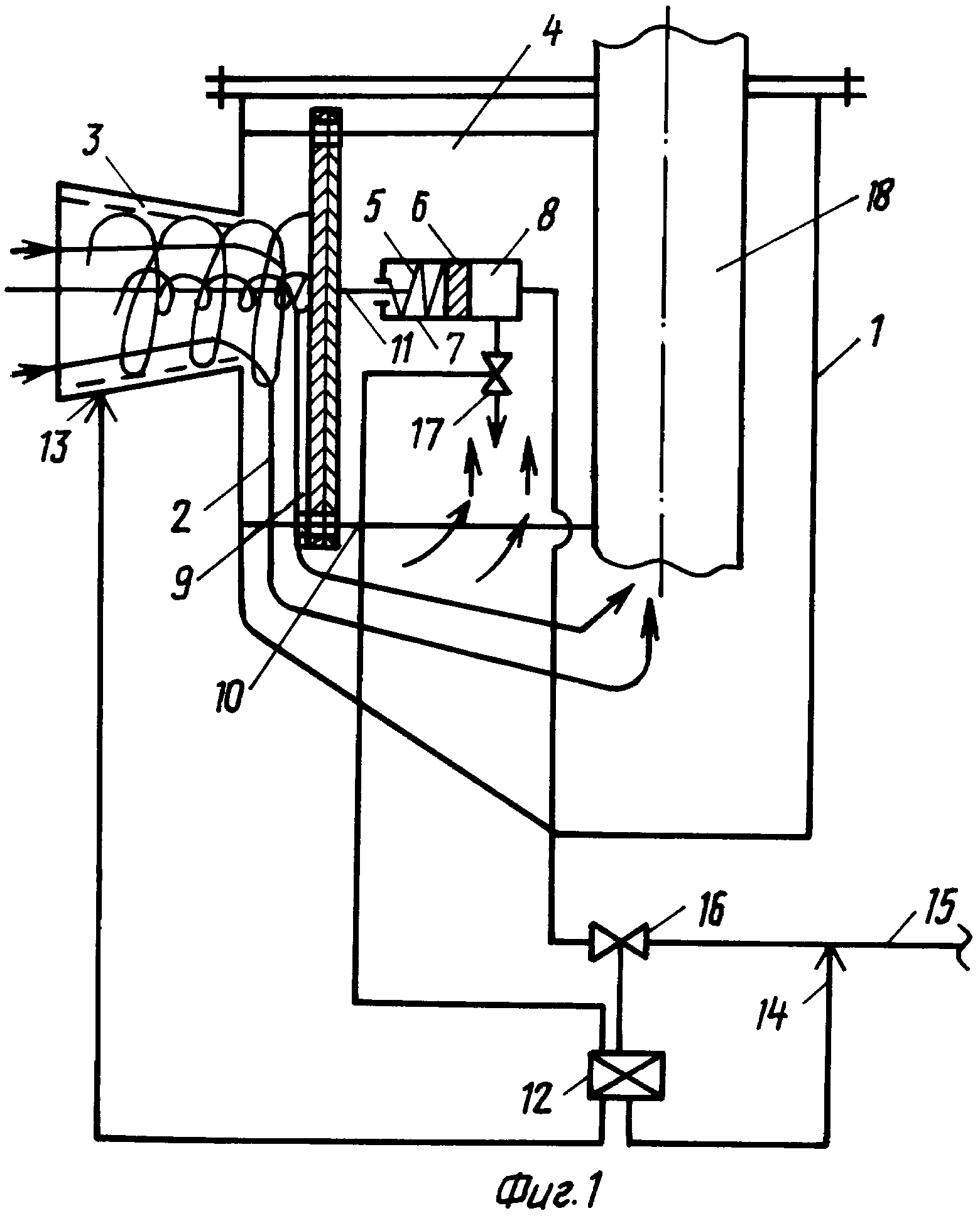

Изобретение относится к системам, повышающим производительность компрессора, и касается железнодорожного транспорта, а именно тормозной магистрали с переменным расходом сжатого воздуха. Система газодинамического наддува компрессора содержит впускной трубопровод в виде корпуса, состоящего из камеры, соединенной с входным устройством, представляющим суживающееся сопло и камеру. Внутри камеры находится пневмоцилиндр с подпружиненным поршнем, разделяющим пневмоцилиндр на подпоршневую и надпоршневую полости. Перегородка подвижно укреплена на направляющих и соединена с тягой с подпружиненным поршнем. Блок управления соединен датчиком температуры с суживающимся соплом и датчиком давления с источником давления, а также с клапанами. Предложенная конструкция обеспечивает повышение производительности компрессора за счет завихрения всасываемого воздуха и поддержания надежности резонансного наддува в изменяющихся погодно-климатических условиях эксплуатации. 2 ил.
|
