US 4185849 А, 29.01.1980. WO 9806370 A1, 19.02.1998. US 4479737 A, 30.10.1984. WO 0071827 A1, 30.11.2000. DE 1906283 U, 10.12.1964. US 6659485 B2, 09.12.2003. US 6880843 B1, 19.04.2005. US 2003071434 A1, 17.04.2003. SU 591342 A1, 05.02.1978.
Имя заявителя:
КИРХЕР Вернер (DE)
Изобретатели:
КИРХЕР Вернер (DE)
Патентообладатели:
КИРХЕР Вернер (DE)
Приоритетные данные:
24.11.2006 DE 102006056112.0
Реферат

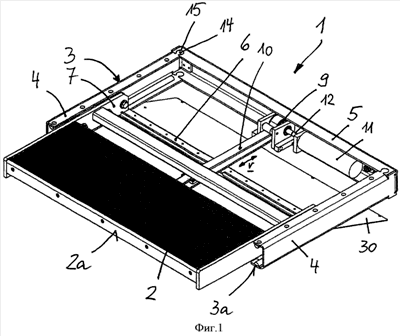

Изобретение относится к вспомогательному средству для входа и/или въезда в транспортное средство для перевозки пассажиров. Вспомогательное средство содержит прямоугольную раму (3) с двумя параллельными боковинами (4), жестко соединенными между собой на своих задних концах концевым профилем (5), и подножку (2). На некотором расстоянии от концевого профиля (5) расположена опорная распорка (6). Подножка (2) подвижно установлена на боковинах (4). Боковины (4), концевой профиль (5) и опорная распорка (6) снабжены средствами позиционирования (14, 15), входящими в зацепление друг с другом с геометрическим замыканием. Боковины (4) содержат среднюю перемычку и две соединенные с ней U-образные продольные перемычки. Продольные перемычки снабжены на своих концах первыми средствами позиционирования (14), взаимодействующими с расположенными на соответствующих концах концевого профиля (5) вторыми средствами позиционирования (15) с геометрическим замыканием. Вторые и/или третьи средства позиционирования выполнены в виде выемки (15), а первые и/или четвертые средства позиционирования в виде заведенных в них выступов (14). Достигается упрощение вспомогательного устройства для посадки и высадки пассажиров в транспортное средство, за счет оснащения устройства рамой. 11 з.п. ф-лы, 8 ил.
