RU 2076812 C1, 10.04.1997. DE 4126005 A1, 11.02.1993. GB 1169298 A, 05.11.1969. FR 2725946 A1, 24.06.1996. EP 0497715 A1, 05.08.1992.
Имя заявителя:
Белоенко Владимир Семенович (RU)
Изобретатели:
Белоенко Владимир Семенович (RU)
Патентообладатели:
Белоенко Владимир Семенович (RU)
Реферат

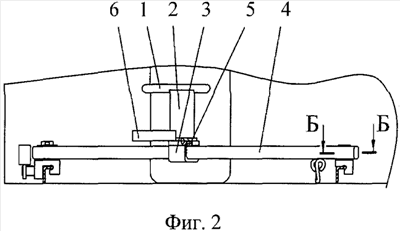

Изобретение относится к средствам крепления автомобилей и другой колесной техники к полу транспортных средств. Устройство для крепления автомобиля к полу транспортного средства имеет Г-образную скобу (1), в рабочем положении имеющую возможность упирания во внешнюю угловую часть колеса, и стойку (2), неподвижно закрепленную на хомуте (30), подвижно установленном на штанге (4). Для перемещения скобы (1) имеется подножка (6). Штанга (4) подвижно закреплена на направляющих. В рабочем положении штанга (4) фиксируется под углом к оси колеса. Наружный конец штанги закреплен на направляющей с помощью подвижной втулки с С-образным зацепом, контактирующим с горизонтальной полкой направляющей, и фиксирующего штангу вала с педалью. Внутренний конец штанги закреплен на направляющей при помощи втулки с С-образным зацепом, ограничителем вращения и опорно-фиксирующим крюком. Устройство может иметь правостороннее и левостороннее исполнение. Автомобиль крепится двумя правосторонними и двумя левосторонними устройствами с внешних торцов или в базовом пространстве. Изобретение снижает трудоемкость и повышает надежность крепления автомобилей, улучшает эргономику, упрощает конструкцию. 4 з.п. ф-лы, 6 ил.
