ПРИВОД ГЕНЕРАТОРА СИСТЕМЫ ЭЛЕКТРОСНАБЖЕНИЯ МОБИЛЬНОГО КОМПЛЕКСА ТОПОПРИВЯЗКИ

Номер публикации патента: 2410251

Вид документа: C1
Страна публикации: RU
Рег. номер заявки: 2010100030/11
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: B60K025/02
Аналоги изобретения: RU 2009050 С1, 15.03.1994. SU 1834819 A3, 15.08.1993. SU 1791224 A1, 30.01.1993. FR 2484927 A2, 24.12.1921.

Имя заявителя: Открытое акционерное общество "Завод им. В.А. Дегтярева" (RU)
Изобретатели: Громов Владимир Вячеславович (RU)
Липсман Давид Лазорович (RU)
Мосалёв Сергей Михайлович (RU)
Рыбкин Игорь Семенович (RU)
Синицын Денис Игоревич (RU)
Хитров Владимир Анатольевич (RU)
Патентообладатели: Открытое акционерное общество "Завод им. В.А. Дегтярева" (RU)

Реферат

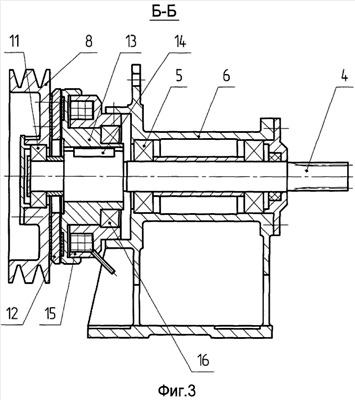

Изобретение относится к установке дополнительных энергетических источников питания на автомобильной технике и может быть использовано в мобильных комплексах топопривязки. Привод генератора системы электроснабжения мобильного комплекса топопривязки размещен на шасси специального транспортного средства. Привод генератора содержит карданный вал, связанный одной стороной с коленчатым валом двигателя транспортного средства, а другой стороной - посредством шлицевого соединения с валом (4), установленным в подшипниках (5) опорного кронштейна (6), ременную передачу, оснащенную двумя ремнями и двухканавочными шкивами (8 и 9), и генератор. На другой стороне вала (4) на подшипнике (11) установлен двухканавочный шкив (8), жестко соединенный с диафрагмой (12) электромагнитной муфты бесконтактного исполнения. Корпус (13) муфты размещен при помощи шпоночного соединения (14) на валу (4) перед шкивом (8). Катушкодержатель (15) электромагнитной муфты, в котором расположена катушка с якорем, неподвижно зафиксирован на опорном кронштейне (6) и соединен с корпусом муфты (13) посредством подшипника (16). Катушкодержатель (15) и корпус (13) разделены балластным зазором. Генератор и опорный кронштейн (6) размещены на платформе, установленной на раме специального транспортного средства и закрыты защитным кожухом. Корпуса опорного кронштейна (6) и генератора (10) связаны между собой регулируемой тягой. Достигается повышение надежности привода генератора. 3 ил.
