Федеральное государственное образовательное учреждение высшего профессионального образования "Калининградский государственный технический университет" (RU)
Федеральное государственное образовательное учреждение высшего профессионального образования "Калининградский государственный технический университет" (RU)
Реферат

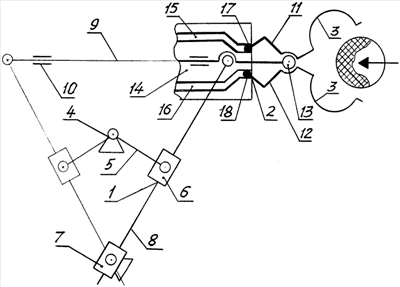

Устройство относится к средствам механизации, которые применяются при обслуживании машин, станков, прессов и другого оборудования. Устройство содержит передаточный механизм с выходным звеном, исполнительный механизм с ведущим звеном, которым является выходное звено передаточного механизма, и выходными звеньями, снабженными губками для захвата изделий, и привод. Передаточный механизм выполнен в виде многозвенного кривошипно-кулисного механизма, в котором точка подвижного соединения выходного звена с кулисой является единственной точкой кулисы, совершающей движение по прямолинейной траектории. При этом кулиса подвижно соединена с поворотным звеном в виде пустотелой призмы, шарнирно связанной со стойкой. Выходное звено передаточного механизма смонтировано в неподвижных прямолинейных направляющих и снабжено пальцем для кинематической связи с выходными звеньями исполнительного механизма. Губки для захвата изделий выполнены по форме передаваемых изделий и закреплены на выходных звеньях исполнительного механизма жестко, но разъемно. Изобретение отличается повышенной производительностью и способностью передавать штучные изделия повышенной массы. 1 з.п. ф-лы, 1 ил.
