СПОСОБ ГЕРМЕТИЗАЦИИ СОПЛОВОГО НАСАДКА | |
Номер публикации патента: 2171718 | |
Редакция МПК: | 7 | Основные коды МПК: | B05B001/02 | Аналоги изобретения: | SU 597427, 15.03.1978. SU 942806, 25.07.1982. SU 1176959 A, 07.09.1985. US 4313570, 02.02.1982. US 5033681, 23.07.1991. |
Имя заявителя: | Российский федеральный ядерный центр - Всероссийский научно-исследовательский институт экспериментальной физики | Изобретатели: | Тихонов В.И. Казимов М.В. Манойленко Э.В. Калашников В.Г. | Патентообладатели: | Российский федеральный ядерный центр - Всероссийский научно-исследовательский институт экспериментальной физики |
Реферат | |

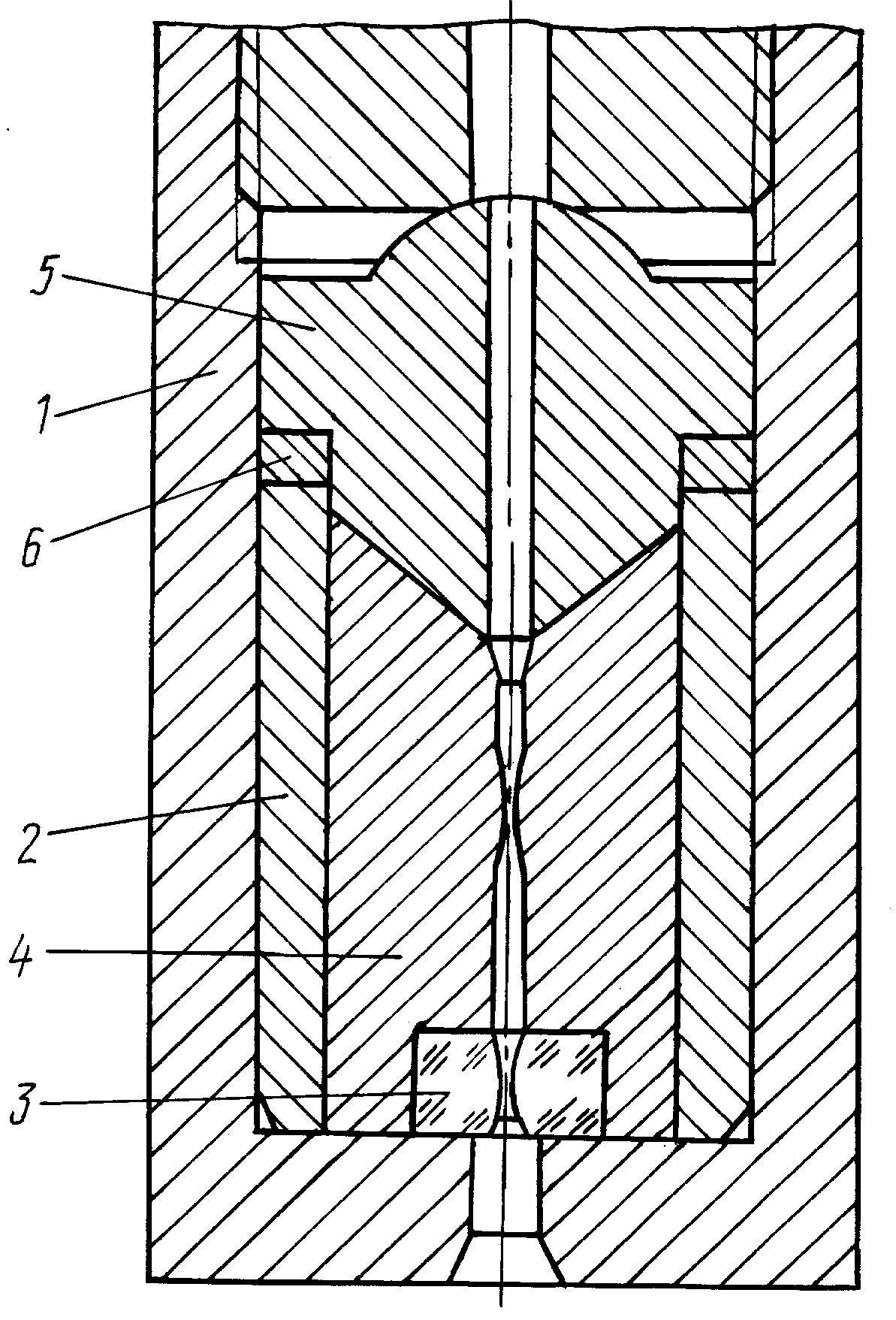

Изобретение может быть использовано в гидравлических машинах высокого давления для получения высоконапорных режущих струй жидкости с малым углом раскрытия их внешних границ в открытом воздушном пространстве. Способ герметизации заключается в установке в корпус держателя, в котором соосно в контакте друг с другом последовательно размещают сопло, уплотнитель и вкладыш с последующим деформированием уплотнителя путем приложения осевой нагрузки через вкладыш. Уплотнитель выполняют из дисперсионно-твердеющего сплава. Сопло устанавливают заподлицо в торце уплотнителя. Перед деформированием уплотнитель нагревают до образования однородного твердого раствора, реформирование проводят в фазе твердого раствора материала уплотнителя. Способ обеспечивает герметичность соплового насадка при давлении жидкости до 600 МПа, а при диаметре выходного отверстия сопла в 100 мкм и давлении 300 МПа обеспечивается угол раскрытия внешних границ струи в свободном воздушном пространстве не более 6o при длине цилиндрической части истекающей струи не менее 8 мм. 1 з.п.ф-лы, 1 ил.
|
