УСТАНОВКА ДЛЯ ГАЗОДИНАМИЧЕСКОЙ ОСУШКИ ГАЗА

Номер публикации патента: 2407582

Вид документа: C2
Страна публикации: RU
Рег. номер заявки: 2007126566/06
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: B01D053/26   B01D045/12   B04C003/04   B04C003/06
Аналоги изобретения: Dr. Fred Okimoto, Job M. Brouwer. Supersonic gas conditioning, World Oil, August 2002, pp.89-91. RU 2291736 C2, 20.01.2007. RU 2016630 C1, 30.07.1994. SU 543427 A, 25.01.1977. US 6984257 B2, 10.01.2006. US 3977850 А, 31.08.1976. US 4886523 А, 12.12.1989.

Имя заявителя: Курбатов Леонид Михайлович (RU)
Изобретатели: Курбатов Леонид Михайлович (RU)
Патентообладатели: Курбатов Леонид Михайлович (RU)

Реферат

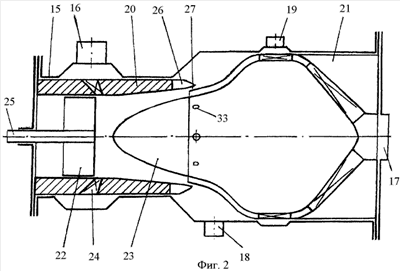

Изобретение относится к установкам для осушки газа. Установка для газодинамической осушки газа содержит последовательно подключенные рекуперативный теплообменник, первичный сепаратор и узел газодинамической осушки. Узел газодинамической осушки включает корпус с патрубками, сепарационную камеру и коаксиальные диффузоры для отвода газа и жидкости. Диффузор для отвода жидкости выполнен в виде щели между стенками сепарационной камеры и диффузора для отвода газа. Установка содержит несколько расположенных по окружности сепарационной камеры суживающихся тангенциальных сопловых каналов, подключенных выходной стороной к входу камеры. Сепарационная камера содержит осевой обтекатель и установленную с примыканием к выходным кромкам сопловых каналов подвижную перегородку. Расстояние между перегородкой и обтекателем составляет 0,1-0,3 от входного диаметра камеры. Выходной диаметр камеры увеличивается в направлении диффузора, образуя совместно с обтекателем суживающийся кольцевой канал. Выходной участок наружной стенки камеры на 0,2-0,3 от ее длины перфорирован тангенциальными щелями, подключенными совместно с диффузором для отвода жидкости к входному участку диффузора для отвода газа. Техническим результатом является повышение эффективности сепарации сконденсированных тяжелых углеводородов. 2 з.п.ф-лы, 7 ил.
