ПРЯМОТОЧНЫЙ ЦИКЛОН И МУЛЬТИЦИКЛОННЫЙ ВОЗДУХООЧИСТИТЕЛЬ | |
Номер публикации патента: 2179072 | |
Редакция МПК: | 7 | Основные коды МПК: | B04C003/00 B04C003/04 | Аналоги изобретения: | US 4255174 A, 10.03.1981. SU 766653 A, 30.09.1980. RU 2108848 C1, 20.04.1998. RU 2125905 C1, 10.02.1999. SU 617053 A, 13.07.1978. SU 1346263 A1, 23.10.1987. GB 1000099 A, 04.08.1965. EP 0222436 A3, 20.05.1987. |
Имя заявителя: | Открытое акционерное общество "Московский машиностроительный завод "Вперед" | Изобретатели: | Клевакин В.К. Назаров И.В. Рыбаулин В.М. Мымрин В.Н. | Патентообладатели: | Открытое акционерное общество "Московский машиностроительный завод "Вперед" |
Реферат | |

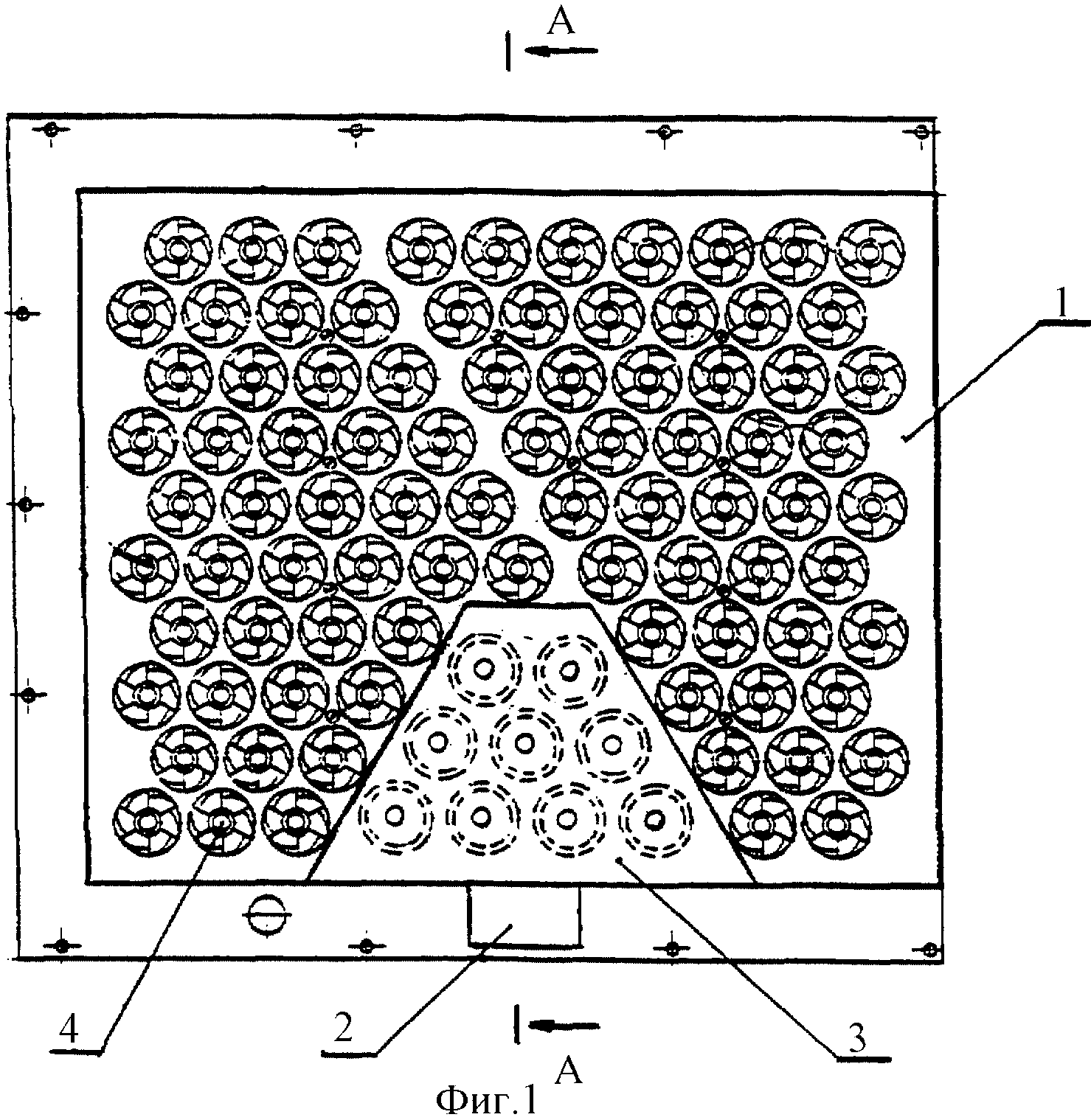

Изобретение предназначено для механической очистки воздуха и может быть использовано в транспортных средствах и в промышленности. Прямоточный циклон содержит цилиндрический корпус, патрубок для отвода очищенного воздуха которого выполнен в виде усеченного конуса с конусностью, равной 1,5-3o, и установлен коаксиально внутри цилиндрического корпуса с зазором, причем большим своим основанием закреплен на основании корпуса. В боковой стенке цилиндрического корпуса, над его основанием, равномерно по окружности выполнены сквозные окна в количестве, равном, по крайней мере, 4, а на другом конце цилиндрического корпуса установлен съемный соединительный фланец с жестко закрепленными на нем одним своим концом лопатками завихрителя, выполненного в форме усеченного конуса и содержащего их в количестве, равном 3-8, а другим своим концом лопатки жестко закреплены на шайбе. Прямоточные циклоны устанавливают в мультициклонном воздухоочистителе, выполненном в виде жестко соединенных блоков, основного и дополнительного, соединенного с патрубком отвода уловленной пыли. Соотношение циклонов в основном и дополнительном блоках от 9:1 до 12:1. Предложенное техническое решение позволяет увеличить полезный выход очищенного воздуха до 99%, увеличить срок службы транспортных средств. 2 с.п. ф-лы, 6 ил.
|
