| КОНУСНАЯ ДРОБИЛКА |  |
Номер публикации патента: 2181626 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | B02C002/04 | | Аналоги изобретения: | SU 1595561 А1, 30.09.1990. SU 580003 А, 31.10.1977. RU 2012401 С1, 15.05.1994. GB 1142468 А, 05.02.1969. FR 1600590 А, 04.09.1970. DE 3341225 А1, 30.05.1985. US 4106707 А, 15.08.1978. |
| Имя заявителя: | Закрытое акционерное общество "Кварц" | | Изобретатели: | Иванов А.М.
Потапов А.С.
Панченко А.И.
Евдокимов Н.М.
Мухин М.М. | | Патентообладатели: | Закрытое акционерное общество "Кварц" |
Реферат | |

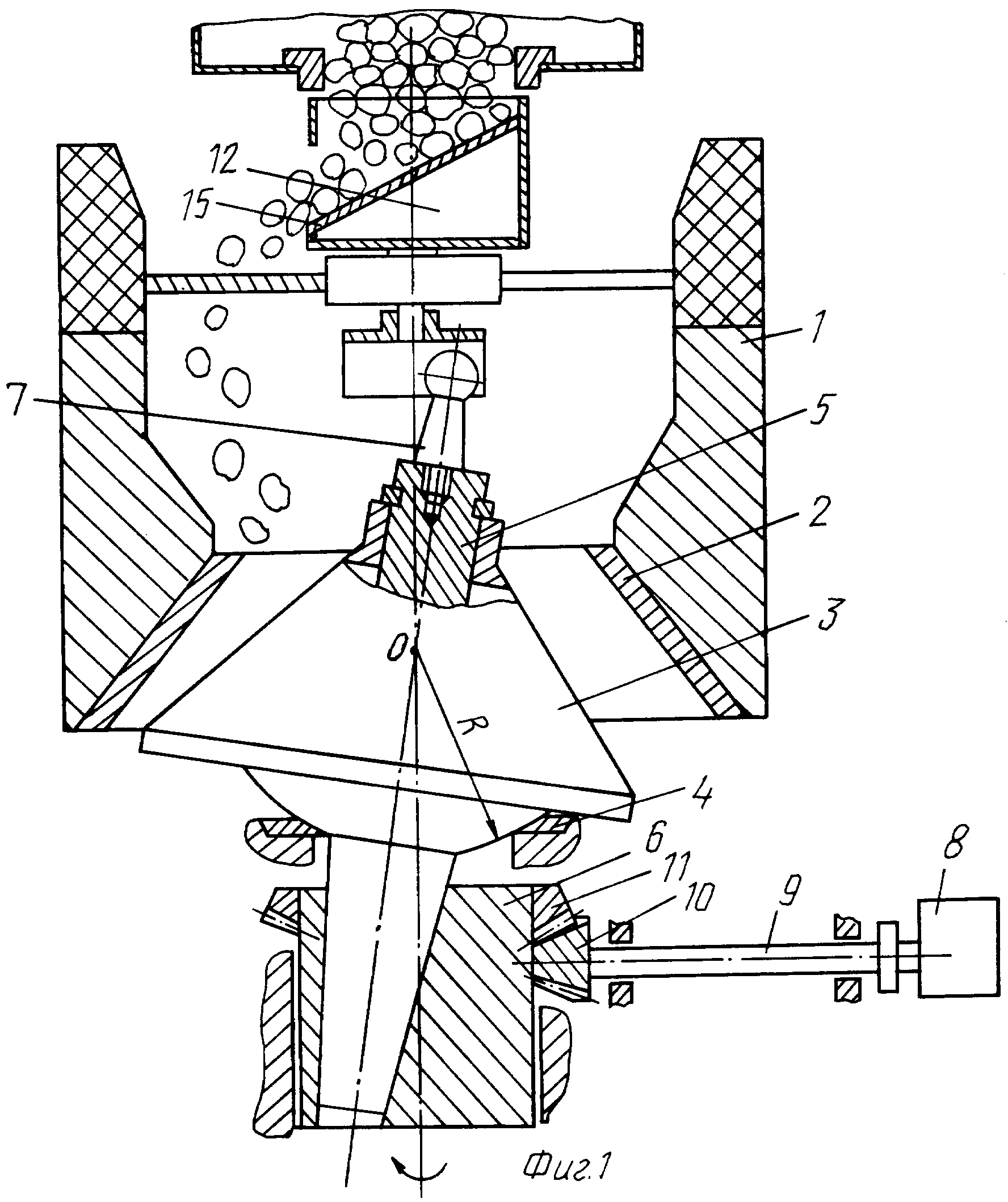

Изобретение предназначено для среднего и мелкого дробления твердого материала. Конусная дробилка содержит подвижный, установленный на конический вал, и неподвижный дробящие конусы, распределительную воронку с лотком, привод, зубчатую коническую передачу с шестерней и колесом, эксцентриковую втулку, сферический опорный подпятник, причем привод распределительной воронки в виде планетарного механизма установлен на расположенной над корпусом дробилки неподвижной крестовине и выполнен с валом, на котором закреплена втулка с прорезью, кинематически контактирующая с хвостовиком конического вала с возможностью его перемещения в прорези, при этом расположение хвостовика и радиус перемещения вала определены указанной зависимостью. Вал планетарного механизма может содержать ведущую шестерню, находящуюся в зацеплении с тремя сателлитами, которые установлены в водиле на осях вращения и соединены с опорной шестерней, закрепленной на ступице. Изобретение позволяет обеспечить надежность загрузки и равномерно распределить твердый материал в дробящей полости конусных дробилок, повысить эффективность дробления и производительность конусных дробилок. 1 з.п. ф-лы, 5 ил.
|
