| ГИДРОЦИКЛОН ОЧИСТИТЕЛЬ - СМЕСИТЕЛЬ |  |
Номер публикации патента: 2165308 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | B04C005/00 B01F003/08 | | Аналоги изобретения: | SU 1502117 A1, 23.08.1989. SU 321293 A, 03.02.1972. SU 1533764 A1, 07.01.1990. GB 2278790 A, 14.12.1994. FR 2109095 A, 26.05.1972. |
| Имя заявителя: | Ульяновский государственный технический университет | | Изобретатели: | Карев Е.А.
Шабалин В.С.
Фадеев Р.Л.
Хузахметов Ф.В. | | Патентообладатели: | Ульяновский государственный технический университет |
Реферат | |

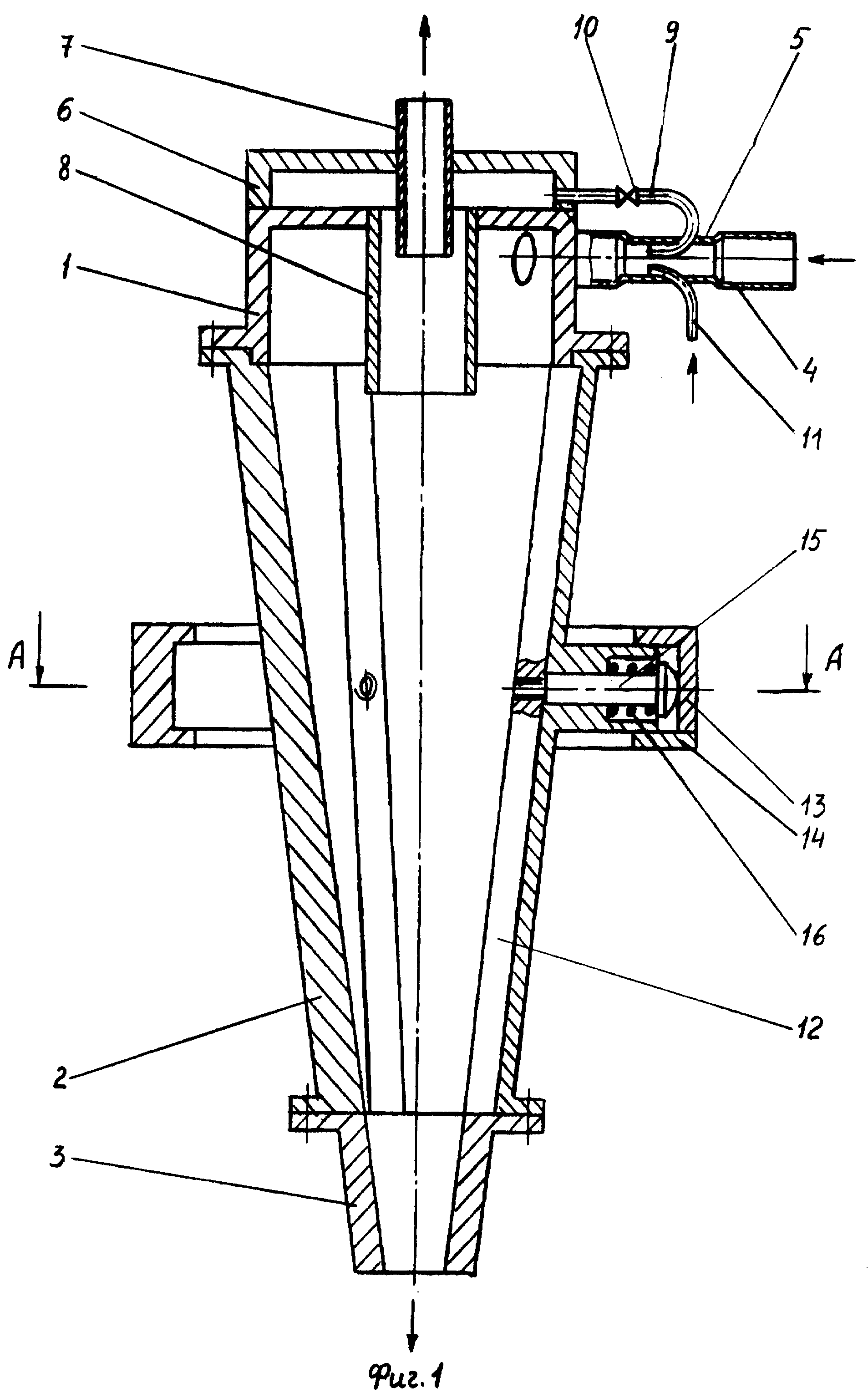

Изобретение предназначено для очистки сточных вод и технологических жидкостей и диспергирования эмульсий на предприятиях металлообрабатывающей, химической, металлургической и других отраслей промышленности. Гидроциклон очиститель-смеситель содержит цилиндроконический корпус с патрубками отвода сгущенной фракции и нагнетания загрязненной суспензии, в который встроен инжектор, патрубок слива осветленной фракции, расположенный соосно с общим патрубком слива внутри промежуточной сливной камеры, установленной над корпусом, нагнетательную камеру, размещенную в цилиндрической части между конической частью и промежуточной сливной камерой, патрубок отвода частично очищенной жидкости, посредством которого инжектор соединен с нагнетательной и промежуточной сливной камерами и снабжен вентилем, завихрители потока в виде шпонок, вмонтированных равномерно на внутренней конической поверхности гидроциклона вдоль образующих усеченного конуса с возможностью плоскопараллельного перемещения в радиальном направлении к оси гидроциклона, механизм перемещения завихрителей потока, причем инжектор снабжен дополнительным патрубком для подвода добавочной жидкости. В устройстве обеспечивается повышение качества перемешивания. 2 ил.
|
