СОТОВЫЙ ПЕННЫЙ АППАРАТ

Номер публикации патента: 2163835

Вид документа:  C1  Страна публикации:  RU  Рег. номер заявки:  99119462/12		Получить полное описание патента

Реферат

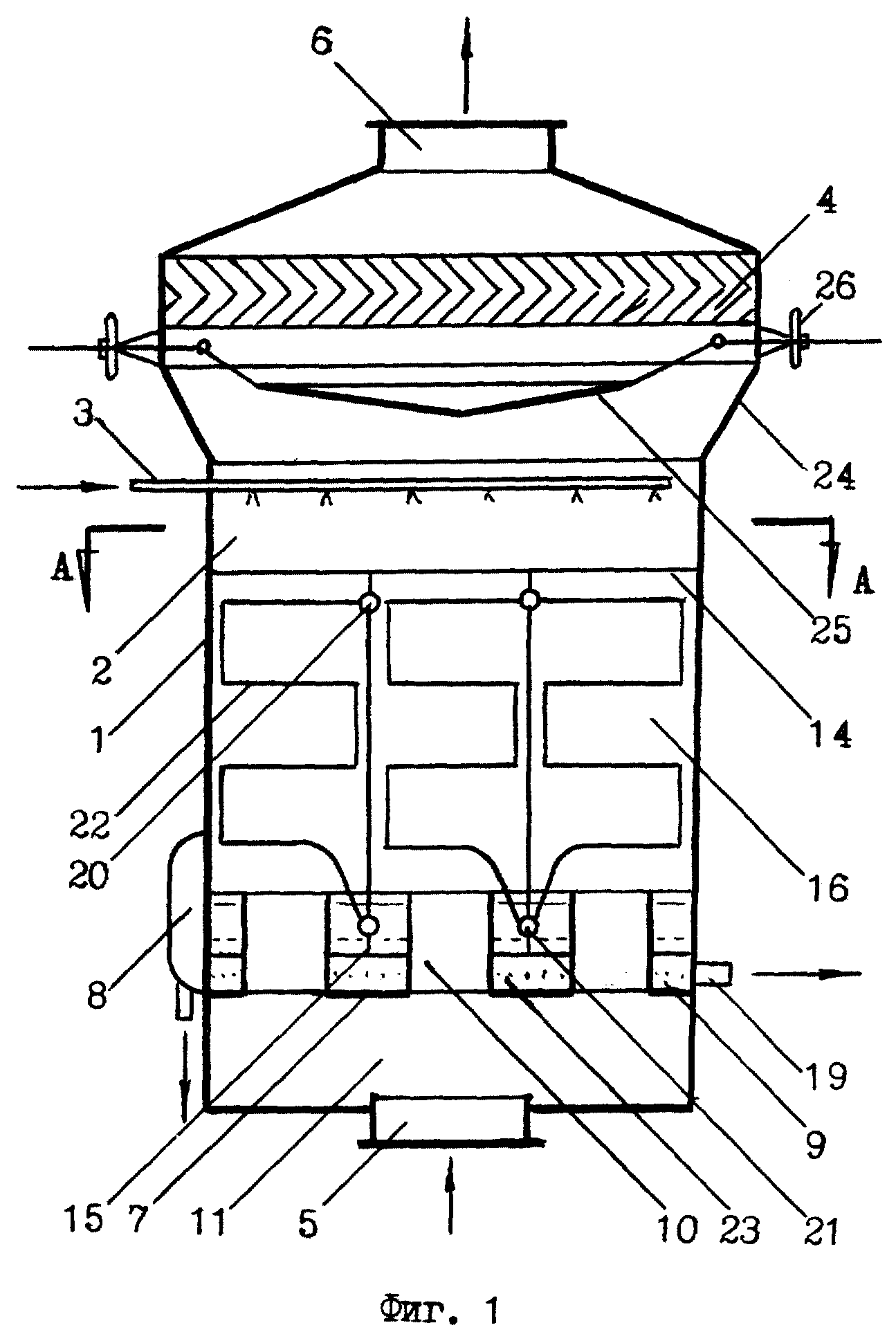

Изобретение относится к теплоэнергетике и химической промышленности и может быть использовано для проведения процессов газоочистки, тепло- и массообмена при протекании эндо- и экзотермических реакций с участием жидких и газообразных сред в любой отрасли народного хозяйства. Сотовый пенный аппарат способен надежно работать при высоте пенного слоя в диапазоне от 80 - 100 мм до 3 - 4 м и более, размер которой может быть ограничен либо достаточностью обеспечения оптимальных условий проведения заданного процесса, либо мощностью тягодутьевого оборудования. Сотовый пенный аппарат содержит корпус, реакционную камеру, сепаратор, решетку, переливное устройство, поддон, газоподводящие патрубки, сотовую решетку, теплообменник. Решеткой служит горизонтально расположенный перфорированный лист с равномерно размещенными отверстиями круглой или иной другой формы, к которым сверху герметически плотно подсоединяют газоподводящие патрубки аналогичной в плане формы и заданной высоты. В каждой соте сотовой решетки по центру размещен газоотводящий патрубок, высота которого равна глубине поддона, а нижняя часть пластин сотовой решетки погружена под уровень жидкости в поддоне. Над реакционной камерой аппарата установлен диффузор, в котором по центру размещен подвижный стабилизатор газового потока, управляемый подъемно-спусковым механизмом. 6 з.п. ф-лы, 5 ил., 1 табл.
