US 5645464 A, 08.07.1997. US 2005/272301 A1, 08.12.2005. WO 97/25121 A1, 17.07.1997. RU 2261750 C2, 10.10.2005.
Имя заявителя:
ЗЛ ПЛЕНТИПЛЭЙ АПС (DK)
Изобретатели:
КРИСТЕНСЕН Мадс Сандал (DK) КРИСТЕНСЕН Ларс (DK)
Патентообладатели:
ЗЛ ПЛЕНТИПЛЭЙ АПС (DK)
Приоритетные данные:
03.04.2008 DK PA200800485
Реферат

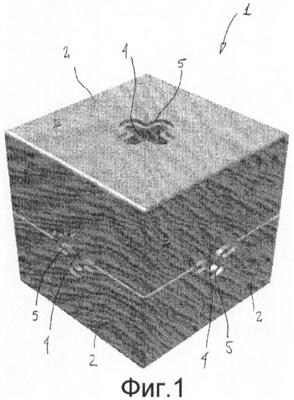

Игрушечный блок (1) содержит боковую стенку (2) с внутренней поверхностью и внешней поверхностью, выполненную с возможностью упираться в поверхность соответствующего игрушечного блока. Боковая стенка (2) содержит сквозное отверстие (4) для приема фиксирующего участка соединительного элемента и углубление (5) в упомянутой внешней поверхности, примыкающее к сквозному отверстию (4). Игрушечный блок (1), содержащий фиксатор для зацепления и удержания фиксирующего участка соединительного элемента. Фиксатор размещен во внутренности игрушечного блока (1) на расстоянии от упомянутой внутренней поверхности. Углубление (5) или сквозное отверстие (4) является некруглым. Соединительный элемент служит для соединения игрушечных блоков и содержит центральный плоский участок с двумя противоположными поверхностями и периферией, а также фиксирующий участок для зацепления с фиксатором игрушечного блока. Фиксирующий участок имеет фиксирующую лапку со средством для зацепления. Сечение фиксирующего участка, или периферия плоского участка является некруглой. Элемент игрушечного блока для изготовления игрушечного блока содержит периферийную стенку с внешней и внутренней поверхностью и открытым краем, выполненным с возможностью присоединения к открытому краю соответствующего элемента игрушечного блока. Упомянутая стенка содержит, по меньшей мере, одно углубление с нижней частью и сквозное отверстие в нижней части. Упомянутое углубление, или сквозное отверстие является неполукруглым. Элемент игрушечного блока дополнительно содержит, по меньшей мере, один первый участок лапки, проходящий параллельно направлению образующей до уровня вблизи уровня открытого края для образования, по меньшей мере, части фиксатора игрушечного блока. Изобретение позволяет предотвратить взаимное вращение между игрушечным блоком и соединительным элементом. 5 н. и 16 з.п. ф-лы, 14 ил.
