| ТРЕНАЖЕР ДЛЯ СПОРТСМЕНОВ - БАЙДАРОЧНИКОВ |  |
Номер публикации патента: 2182028 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | A63B069/06 | | Аналоги изобретения: | SU 472659 А, 31.10.1975. GB 1399853 А, 02.07.1975. US 5779600, А, 14.07.1998. DE 3937486 A1, 23.05.1991. |
| Имя заявителя: | Ткачук Анатолий Петрович (RU) | | Изобретатели: | Попов Г.И. (RU)
Ткачук А.П. (RU)
Мороз Виталий Юрьевич (UA)
Луговой С.И. (RU)
Рябков В.Б. (RU) | | Патентообладатели: | Ткачук Анатолий Петрович (RU) |
Реферат | |

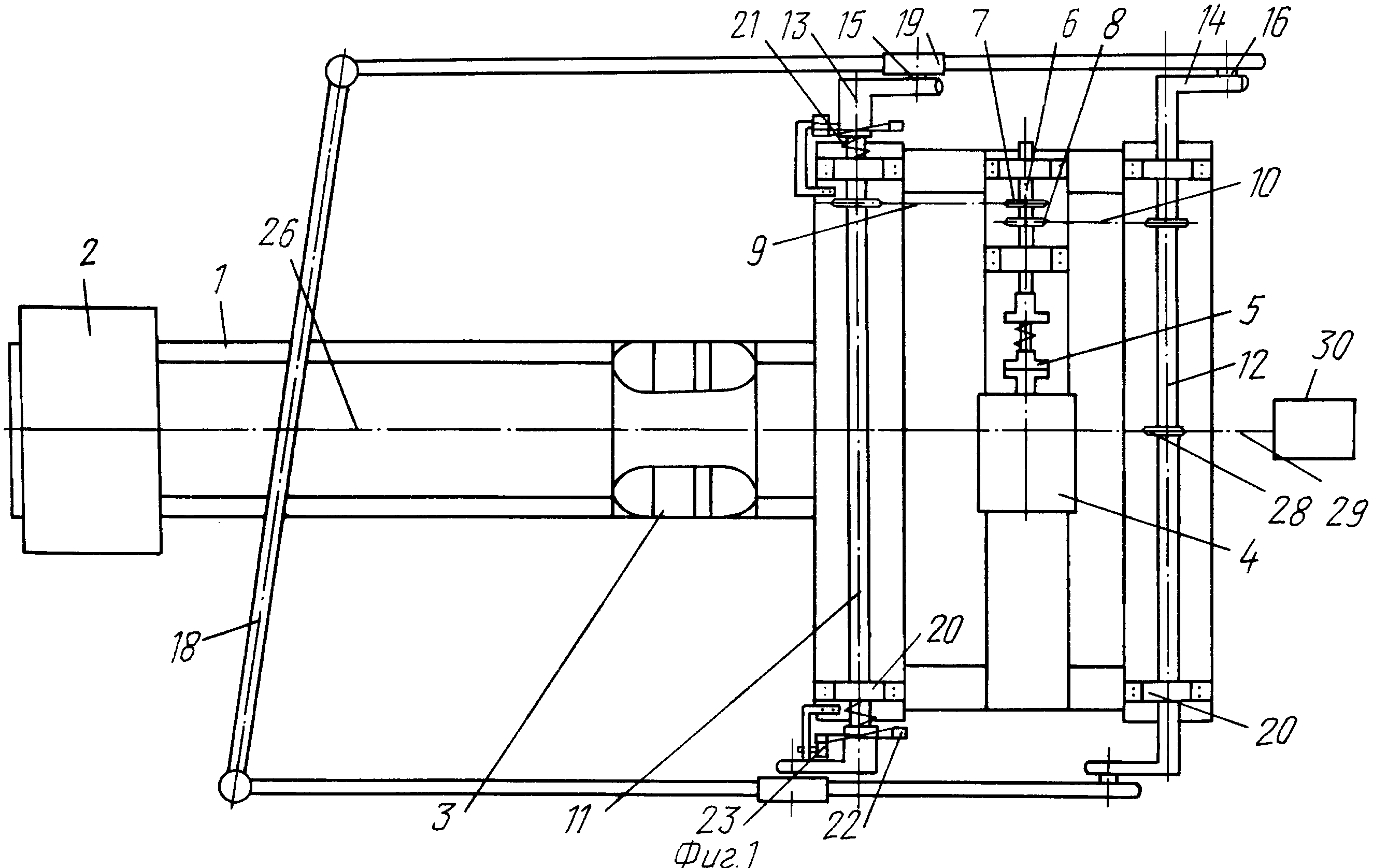

Изобретение предназначено для использования в тренировочном процессе при первоначальном обучении, подготовке и переподготовке спортсменов-гребцов на байдарке. Тренажер содержит раму с сиденьем и упором для ног, нагружатель и связанный с нагружателем имитатор весла. На концах имитатора весла шарнирно смонтированы продольные штанги, средние части и концы которых соединены установленными параллельно друг другу первым и вторым двухкривошипно-ползунными механизмами, выполненными в виде горизонтальных валов с установленными на их торцах развернутыми на 180o относительно друг друга кривошипами, одни из которых, принадлежащие первому валу, снабжены смонтированными в средней части штанг с возможностью перемещения вдоль них ползунами, а другие, принадлежащие второму валу, связаны со штангами посредством шарнира. Оба коленчатых вала соединены посредством передачи зацепления с нагружателем, выполненным в виде регулируемого электропривода. Первый вал установлен в закрепленных на раме подшипниках, а его кривошипы насажаны на вал на шлицах с возможностью перемещения вдоль вала и подпружинены относительно подшипника, причем на торце кривошипа со стороны подшипника жестко смонтирован копир, рабочая поверхность которого взаимодействует с жестко закрепленным на раме роликовым упором. Кривошипы валов смонтированы с возможностью перестановки относительно штанг. Сиденье с подставкой для ног смонтированы на раме с возможностью перестановки вдоль рамы. На валу электропривода смонтирована муфта предельного момента, роликовый упор закреплен на раме с возможностью перестановки относительно продольной оси первого вала. Тренажер позволяет повысить эффективность тренировочного процесса. 5 з.п. ф-лы, 2 ил.
|
