Государственное образовательное учреждение высшего профессионального образования "Орловский государственный технический университет" (ОрелГТУ) (RU)
Изобретатели:
Земляков Николай Васильевич (RU) Салин Александр Александрович (RU)
Патентообладатели:
Государственное образовательное учреждение высшего профессионального образования "Орловский государственный технический университет" (ОрелГТУ) (RU)
Реферат

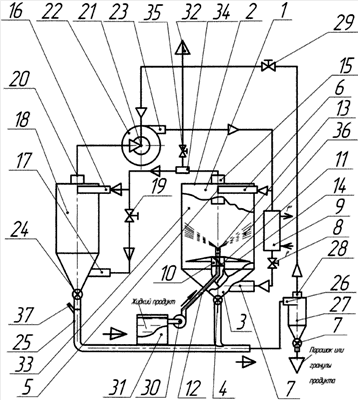

Изобретение относится к пищевой промышленности. Предложенное устройство состоит из сушильной башни, цилиндрическая часть которой снабжена тангенциальным завихрителем, обеспеченным патрубком для подвода нисходящего потока воздуха. Коническая часть башни снабжена патрубком с устройством регулировки расхода и устройством подогрева восходящего потока воздуха. Горловина этого патрубка снабжена лопастным завихрителем, вдоль оси которого установлен патрубок с распылительным устройством для подвода раствора пищевого продукта. Вокруг горловины патрубка подачи восходящего, закрученного потока установлена коническая шайба для обеспечения кольцевого зазора между внутренней стенкой цилиндрической части камеры, для прохода сухого продукта в коническую часть башни, для вывода которого на горловине конической части установлен дозатор. В потолочной части башни для вывода частично очищенного воздуха установлен патрубок, который соединен с входным патрубком устройства для влагоотделения, выходной патрубок которого соединен с двумя входными патрубками для нисходящего потока и восходящего потока аппарата пылеуловителя со встречными закрученными потоками. Выходной патрубок для очищенного воздуха соединен с входным патрубком вентилятора, выходной патрубок которого соединен с патрубком завихрителя нисходящего потока башни и с устройством подогрева воздуха для восходящего потока в башне, а дозаторы башни и аппарата пылеуловителя со встречными закрученными потоками соединены с трубой пневмотранспорта, имеющей входной регулирующий раструб, которая соединена с тангенциальным патрубком разгрузочного циклона, выходной патрубок которого соединен с входным патрубком вентилятора. Патрубок для подачи раствора соединен с насосом, который, в свою очередь, соединен с емкостью, наполненной раствором пищевого продукта. Между выходным патрубком в потолочной части сушильной башни и входным патрубком нисходящего потока аппарата со встречными закрученными потоками установлен аппарат влагоотделитель. Предложенное устройство позволяет осуществлять замкнутый цикл воздухооборота, то есть без выброса запыленного воздуха в атмосферу и, таким образом, исключая ее загрязнение и загрязнение площадей вокруг предприятия. 1 ил.
