УСТАНОВКА ДЛЯ МИКРОНИЗАЦИИ ЗЕРНОВЫХ ПРОДУКТОВ

Номер публикации патента: 2168911

Вид документа: C1
Страна публикации: RU
Рег. номер заявки: 99121389/13
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: A23L001/18   A23L001/025   A23L003/01   A23B009/04   F26B003/34
Аналоги изобретения: SU 1684578 A, 15.10.1991. SU 1666035 A, 30.07.1991. SU 1711779 A, 15.10.1992.

Имя заявителя: Федеральное государственное унитарное предприятие Таганрогский научно-исследовательский институт связи
Изобретатели: Чекрыгина И.М.
Кононов В.М.
Носовец А.Ф.
Малчевский В.Н.
Дикарев Б.А.
Пахомов В.И.
Патентообладатели: Федеральное государственное унитарное предприятие Таганрогский научно-исследовательский институт связи

Реферат

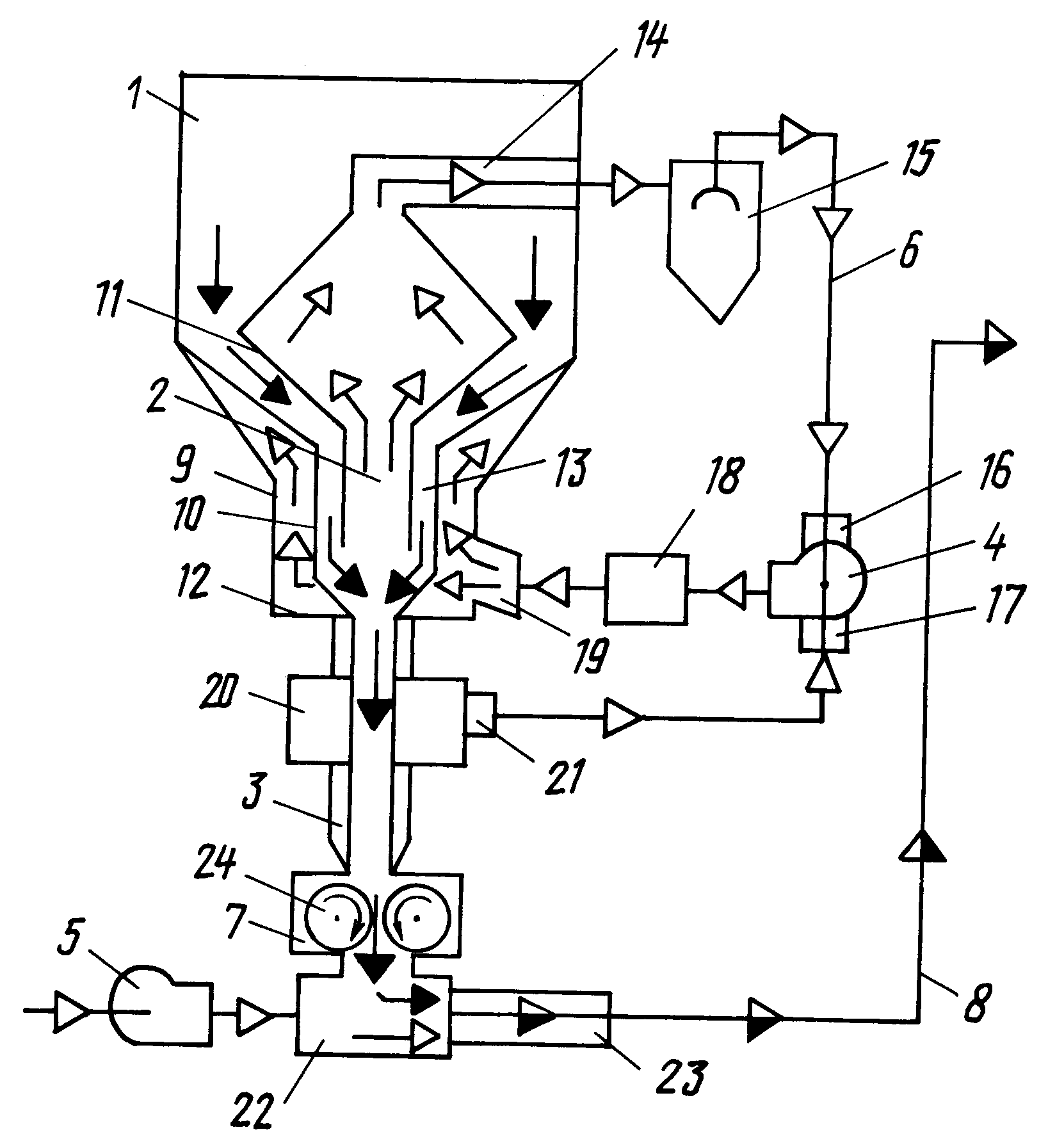

Изобретение относится к оборудованию для тепловой обработки зерновых продуктов электрофизическими методами и может быть использовано в комбикормовой и пищевой промышленности. Установка для микронизации зерновых продуктов содержит загрузочный бункер, теплообменное устройство, камеру облучения, вытяжной и нагнетающий вентиляторы, замкнутую систему рециркуляции, очистки и подогрева воздуха, плющилку-дозатор и пневмотранспортную систему. Теплообменное устройство образовано тремя концентрическими вертикально расположенными корпусами. Сплошной наружный и перфорированный промежуточный корпуса в верхней части теплообменного устройства выполнены в виде усеченных конусов, соединенных с загрузочным бункером. В нижней части теплообменного устройства дно наружного корпуса и промежуточный корпус соединены с входом камеры облучения. Внутренний корпус теплообменного устройства своей перфорированной частью повторяет форму промежуточного корпуса и образует с ним зазор, а верхней частью соединен с вытяжным воздуховодом замкнутой системы рециркуляции, очистки и подогрева воздуха. Последняя состоит из циклона, соединенного с первым патрубком вытяжного вентилятора. Выход вентилятора через теплоэлектронагреватель подстыкован к наружному корпусу теплообменного устройства через равномерно распределенные подводящие воздуховоды. Технический результат заключается в снижении уровня удельных энергозатрат, повышении качества готовой продукции и упрощении конструкции. 1 ил.
