КЛИПСАТОР

Номер публикации патента: 2162638

Вид документа:  C1  Страна публикации:  RU  Рег. номер заявки:  2000115676/13		Получить полное описание патента

Реферат

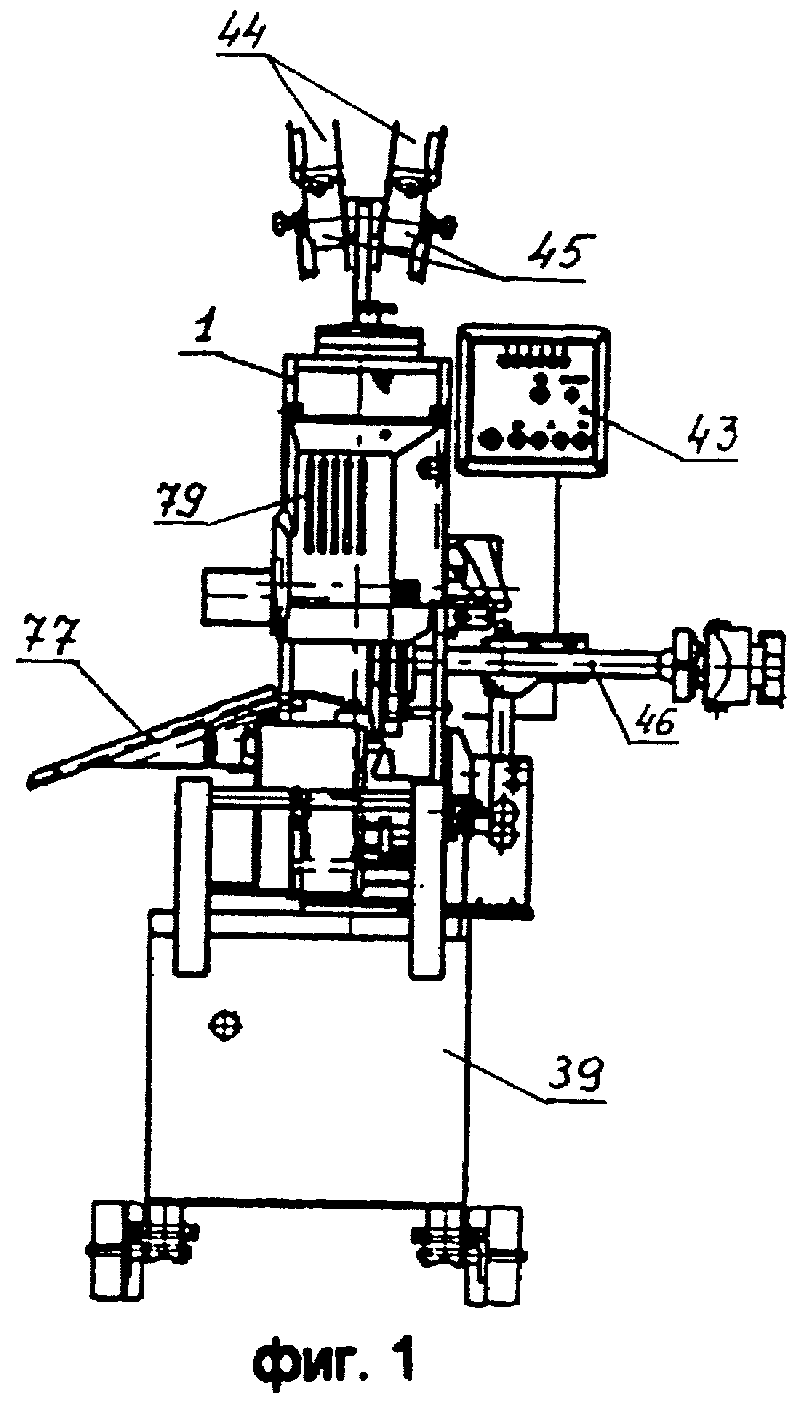

Изобретение предназначено для использования в пищевой промышленности для наложения скрепок (клипс) на края упаковок колбасных изделий. Клипсатор содержит приводной вал, связанный с установленным на горизонтальном валу копиром из полимерного материала, имеющим три профилированных участка и снабженным коническим зубчатым колесом. Один профилированный участок выполнен в виде паза выпукло-вогнутого по периметру, другой - в виде паза, выпуклого по всему периметру, а третий - в виде пояска переменной высоты. Приводной вал снабжен коническим зубчатым колесом и установлен под рычажным механизмом. Последний выполнен в виде установленных на одной оси верхнего и нижнего рычагов, несущих пуансон и матрицу соответственно, а на другой оси - замыкающего рычага и рычага вытеснителя, размещенных по обе стороны копира для взаимодействия с профилированными пазами, и снабжен коромыслом для взаимодействия одним концом с толкателем вытеснителя, а другим - с пояском копира. Зубчатое колесо копира введено в зацепление с зубчатым колесом приводного вала, снабженного средствами электроавтоматики в виде электротормоза и электромуфты, и опорой, в которой выполнено отверстие для размещения оси рычага вытеснителя и замыкающего рычага, связанного тягами с верхним и нижним рычагами. Система управления выполнена в виде контроллера и командоаппарата. Такое выполнение клипсатора позволяет обеспечить удобную настройку рычажного механизма, точную реализацию и длительное сохранение заданной цикличности работы. Кроме того, упрощается санитарная обработка, снижается уровень вибрации и шума. 19 з.п.ф-лы, 17 ил.
