US 6415873 B1, 09.07.2002. SU 1386067 A1, 07.04.1988. US 4299292 A, 10.11.1981. US 4425971 A, 17.01.1984. US 4518046 A, 21.05.1985. US 5232054 A, 03.08.1993.
Имя заявителя:
Федеральное государственное образовательное учреждение высшего профессионального образования "Волгоградская государственная сельскохозяйственная академия" (RU)
Изобретатели:
Рогачев Алексей Фруминович (RU) Скитер Наталья Николаевна (RU) Салдаев Александр Макарович (RU) Салдаев Геннадий Александрович (RU) Салдаев Дмитрий Александрович (RU) Салдаев Никита Дмитриевич (RU)
Патентообладатели:
Федеральное государственное образовательное учреждение высшего профессионального образования "Волгоградская государственная сельскохозяйственная академия" (RU)
Реферат

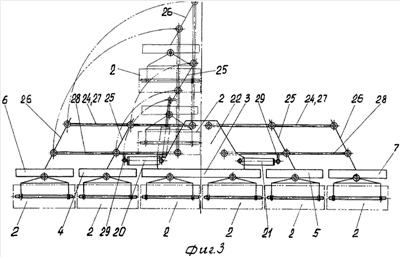

Изобретение относится к сельскохозяйственному машиностроению, в частности к широкозахватным секционным почвообрабатывающим машинам, приводимым в рабочее и транспортное положения. Орудие включает снабженную прицепной серьгой и кронштейнами для укладки в транспортном положении средних и крайних рам в передней части и опорными колесами в задней части сницу, секции рабочих органов, центральную, две средние и две крайние рамы, шарнирно соединенные между собой, с центральной рамой, со сницей и управляемые гидроцилиндрами через жестко закрепленные на рамах и снице кронштейны. Каждая пара из крайней и средней рам с центральной рамой соединена шарнирно посредством двух параллельно установленных четырехзвенных шарнирных механизмов. Первый кривошип упомянутого механизма образован кронштейном центральной рамы, верхним и нижним шатунами, соединенными с кронштейнами средней и крайней рам. Нижний шатун штоком и основанием гидроцилиндра дополнительно связан с кронштейном центральной рамы. Расширяются функциональные возможности. 6 ил.
