RU 2419106 C1, 20.05.2011. RU 2319169 C1, 10.03.2008. RU 2423719 C1, 10.07.2011. RU 2263328 C1, 27.10.2005. WO 2000019230 A1, 06.04.2000. WO 2005045459 A2, l9.05.2005. US 4393382 A, 12.07.1983. US 6577272 B1, 10.06.2003.
Имя заявителя:
Государственное образовательное учреждение высшего профессионального образования "ВОЕННАЯ АКАДЕМИЯ СВЯЗИ имени Маршала Советского Союза С.М. Буденного" Министерства обороны Российской Федерации (RU), Общество с ограниченной ответственностью "Специальный Технологический Центр" (RU)
Изобретатели:
Митянин Александр Геннадьевич (RU) Наумов Александр Сергеевич (RU) Свердлов Анатолий Викторович (RU) Смирнов Павел Леонидович (RU) Соломатин Александр Иванович (RU) Царик Олег Владимирович (RU) Шепилов Александр Михайлович (RU) Шишков Александр Яковлевич (RU)
Патентообладатели:
Государственное образовательное учреждение высшего профессионального образования "ВОЕННАЯ АКАДЕМИЯ СВЯЗИ имени Маршала Советского Союза С.М. Буденного" Министерства обороны Российской Федерации (RU) Общество с ограниченной ответственностью "Специальный Технологический Центр" (RU)
Реферат

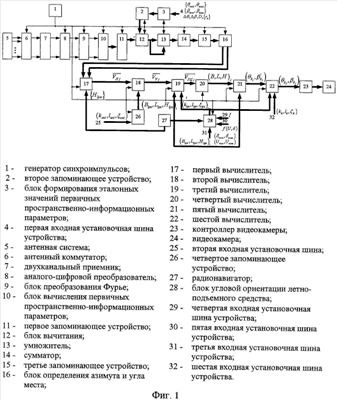

Группа изобретений относится и может быть использована для определения местоположения источников радиоизлучений (ИРИ) с летно-подъемного средства (ЛПС) угломерно-дальномерным способом. Достигаемый технический результат - повышение точности местоопределения ИРИ. Технический результат достигается тем, что на подготовительном этапе под фюзеляжем устанавливают видеокамеру. Учитываются ориентация антенной системы пеленгатора и видеокамеры в трех плоскостях относительно борта ЛПС. В процессе работы одновременно с измерением пространственных параметров: азимута ij и угла места ij на j-й ИРИ оценивают местоположение ЛПС в пространстве и его ориентацию через угловые параметры: крен , тангаж и склонение . Последовательно уточняют результаты измерений ij и ij с одновременным переходом от одной системы координат к другой. Положительный эффект достигается наведением видеокамеры с помощью пеленгатора на участок местности с j-м ИРИ путем привязки его к элементам окружающего рельефа. Устройство определения координат ИРИ, реализующее способ, содержит двухканальный фазовый интерферометр, первый, второй, третий, четвертый, пятый и шестой вычислители, радионавигатор, устройство угловой ориентации ЛПС, видеокамеру с контроллером видеокамеры и запоминающее устройство, определенным образом соединенные между собой. 2 н.п. ф-лы, 6 ил.
